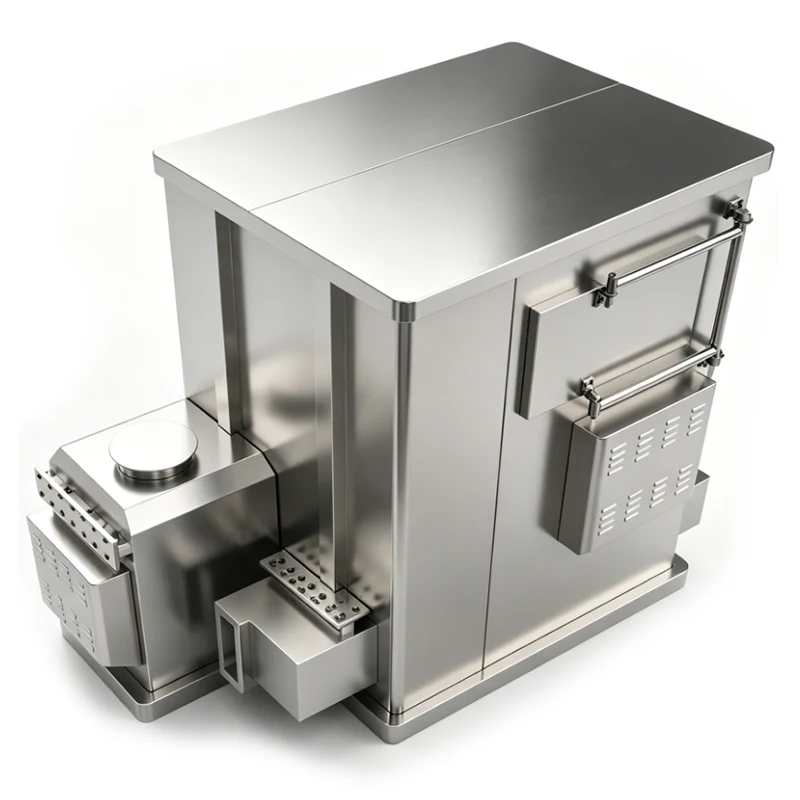

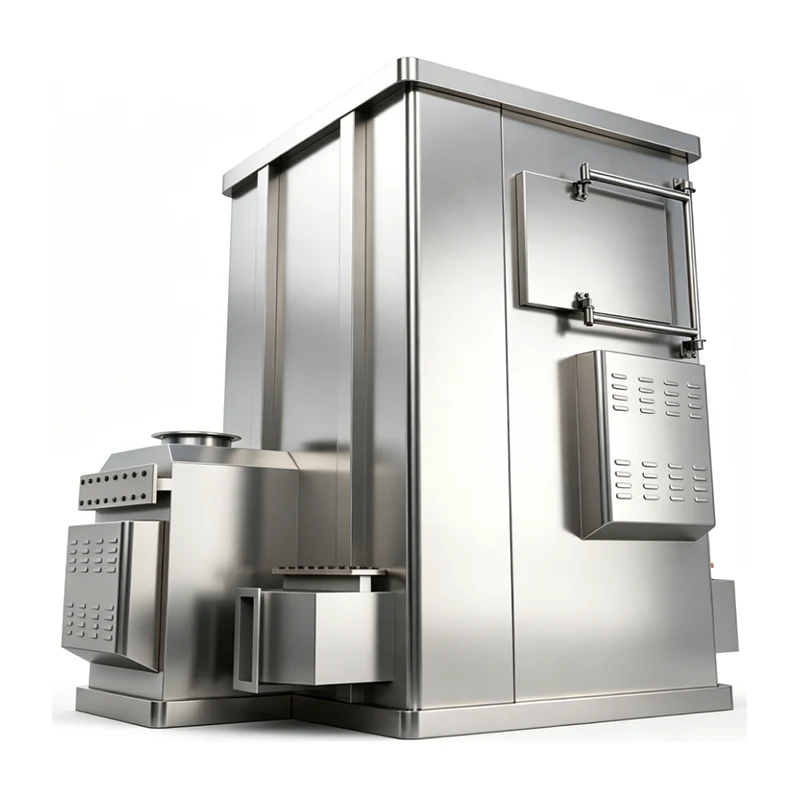

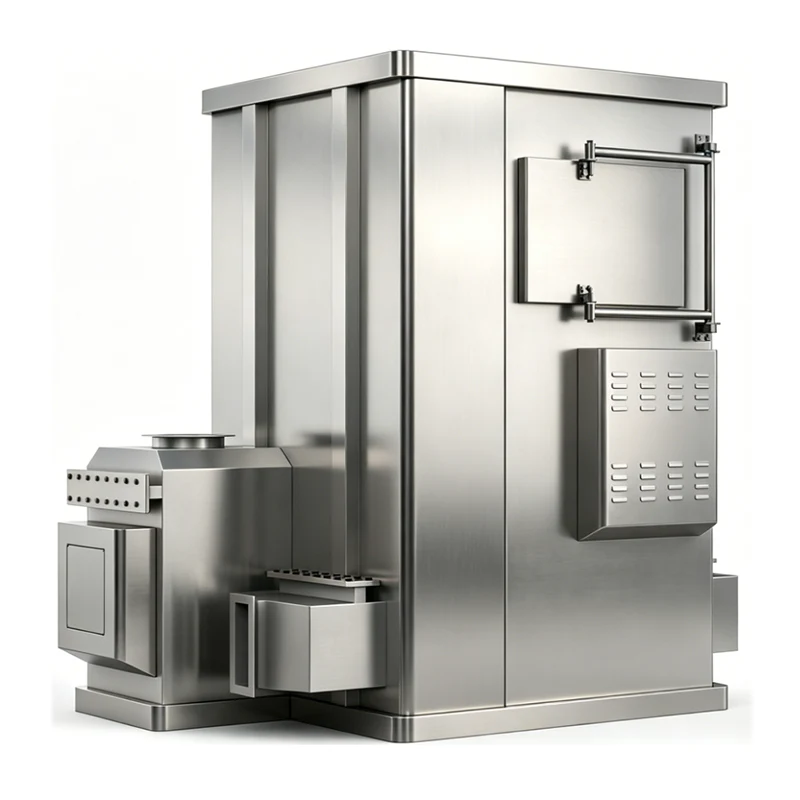

Forno de oxidação de CO com troca de calor de dois estágios

O forno de oxidação de CO com troca de calor de dois estágios Defaee é um sistema integrado de proteção ambiental e economia de energia que combina oxidação catalítica de CO, recuperação de calor de alta eficiência em dois estágios, combustão de gás natural de baixa pressão e controle inteligente. Ele foi projetado para purificação de gases de escape industriais contendo CO e recuperação de calor residual em metalurgia, química, materiais de construção e setores relacionados.

Desenvolvido pela DeFa Environmental Equipment (Ningbo) Co., Ltd. — um fabricante orientado para a tecnologia com mais de 20 anos de experiência em fontes de alimentação de alta tensão, sistemas de plasma e redução de VOC — este forno utiliza uma estrutura de troca de calor de placas de dois estágios para recuperar energia térmica de gases de combustão de alta temperatura de maneira escalonada. Ao mesmo tempo que consegue a oxidação inofensiva do CO, proporciona simultaneamente uma utilização de energia térmica de alta eficiência. O projeto prioriza a conformidade ambiental, a redução do consumo de energia e a operação estável a longo prazo.

Princípio operacional central

1. Oxidação catalítica de CO

Após o pré-tratamento (remoção de poeira e combate ao fogo), os gases industriais contendo CO entram na câmara de reação do forno. Sob a ação de catalisadores de metais nobres (platina-paládio), uma reação de oxidação catalítica ocorre a uma temperatura relativamente baixa de 450–480°C, convertendo CO tóxico em CO₂ não tóxico.

Reação: 2CO + O₂ → 2CO₂ (catalisador, 450–480°C)

Este processo sem chama aumenta a segurança operacional e pode simultaneamente decompor vestígios de compostos orgânicos voláteis (VOCs) presentes no fluxo de exaustão, ajudando os usuários a atender aos requisitos de emissões nacionais e internacionais.

2. Troca de calor em dois estágios

Os trocadores de calor de placas de dois estágios integrados empregam um design de resfriamento graduado e troca de calor gradiente para maximizar a recuperação de calor residual do gás de combustão de alta temperatura pós-reação:

1. Troca de calor de primeiro estágio:O gás de combustão de alta temperatura a aproximadamente 480°C entra no trocador de calor de placas do primeiro estágio, transferindo calor em contracorrente para a exaustão de entrada de baixa temperatura. A temperatura do gás de combustão cai para 240–260°C, enquanto o gás de entrada é pré-aquecido para 200–220°C, reduzindo a entrada de energia do gás natural necessária para o aquecimento subsequente.
2. Troca de calor de segundo estágio:O gás de combustão pré-resfriado entra então no trocador de calor do segundo estágio, onde transfere ainda mais calor para o ar fresco ou outro meio de baixa temperatura. A temperatura dos gases de combustão é reduzida para menos de 120°C, alcançando uma taxa de recuperação de calor residual superior a 75% – significativamente superior aos projetos de estágio único.
3. Regulação de temperatura:Após a troca de calor, três conjuntos de amortecedores de ar modulam com precisão o gás de combustão para manter uma temperatura de descarga estável em torno de 80°C, evitando assim o estresse do equipamento ou a poluição térmica causada por temperatura excessiva.

3. Combustão de gás natural em baixa pressão

O sistema incorpora uma unidade de combustão de gás natural de baixa pressão, com pressão de fornecimento de gás controlada entre 0,02 e 0,05 MPa para atender às condições industriais típicas de gás de baixa pressão. Após dosagem precisa através de uma válvula redutora de pressão, filtro e medidor de vazão, o gás natural entra no queimador, mistura-se completamente com o ar de combustão e queima em baixa temperatura dentro do forno para fornecer calor estável para a reação catalítica.

O projeto de combustão de baixa pressão elimina os riscos de segurança associados aos sistemas de alta pressão. A eficiência da combustão excede 99%, enquanto as concentrações de emissões de NOₓ e CO nos gases de combustão permanecem bem abaixo dos limites regulamentares comuns. Os custos operacionais são normalmente 30% a 40% mais baixos do que soluções de aquecimento elétrico comparáveis.

Estrutura do equipamento principal

1. Montagem do Forno

O corpo do forno é construído com uma estrutura de dupla camada: aço carbono resistente a altas temperaturas revestido com uma camada isolante de silicato de alumínio. O revestimento interno suporta temperaturas de até 600°C, enquanto a temperatura da superfície externa é mantida a ≤50°C para minimizar a perda térmica. O forno é dividido em cinco seções funcionais – seção de entrada, seção de pré-aquecimento, seção de reação catalítica, seção de troca de calor de dois estágios e seção de exaustão – e é integralmente soldado para excelente vedação. Uma porta de alívio de pressão integrada fornece proteção automática contra sobrepressão.

2. Módulo de troca de calor de dois estágios

O núcleo do sistema de recuperação de calor consiste em dois estágios de trocadores de calor de placas de alta eficiência fabricados em aço inoxidável 304, oferecendo resistência a altas temperaturas, resistência à corrosão e desempenho confiável de transferência de calor. Os trocadores são dispostos em série com placas guia intermediárias para garantir uma distribuição uniforme dos gases de combustão. O espaçamento otimizado das placas reduz a resistência aos gases de combustão e o consumo de energia do ventilador. O módulo foi projetado para fácil desmontagem e limpeza, acomodando fluxos de exaustão que contêm poeira.

3. Sistema de combustão de gás natural de baixa pressão

Este subsistema é composto por tubulação de gás natural, válvula redutora de pressão de baixa pressão, filtro de gás, válvula reguladora de vazão, queimador, dispositivo de ignição e detector de chama. A válvula redutora de pressão estabiliza a pressão do gás em 0,02–0,05 MPa, enquanto a válvula de fluxo permite a medição precisa do combustível. Um queimador de injeção poroso garante uma mistura completa de gás e ar. O dispositivo de ignição automática e o detector de chamas em tempo real cortam imediatamente o fornecimento de gás em caso de falha da chama para evitar vazamentos.

4. Sistema de reação catalítica

O sistema inclui um leito catalítico baseado em um substrato cerâmico alveolar carregado com catalisadores de metais nobres de platina-paládio, caracterizado por propriedades anti-envenenamento, durabilidade em altas temperaturas e uma vida útil típica de 2 a 3 anos. Pelo menos cinco sensores de temperatura são instalados dentro do forno para monitorar pontos críticos de temperatura em tempo real, controlando com precisão a temperatura de reação dentro da janela de 450–480°C. Isso garante uma taxa de conversão de CO ≥99%.

5. Sistema de controle inteligente

Um sistema de controle baseado em PLC com interface touch screen integra controle de temperatura, monitoramento de pressão, intertravamentos de segurança de gás, alarmes de falha e registro de dados. Ele suporta operação totalmente automática com partida/parada com uma tecla e ajuste automático do fluxo de gás e abertura do amortecedor. O sistema monitora continuamente a pressão diferencial, a pressão do gás e o status da chama; ao detectar qualquer anormalidade, aciona alarmes automáticos e sequências de desligamento. A funcionalidade de monitoramento remoto e upload de dados também é suportada. Os algoritmos de controle são refinados através de duas décadas de dados de campo do DeFa, aumentando a estabilidade e reduzindo a necessidade de intervenção manual.

6. Sistema Auxiliar de Segurança

• Corta-incêndios e coletores de póna entrada e na saída isolam a linha de produção do equipamento de tratamento e capturam material particulado, evitando flashback e entupimento.
• Porta de alívio de pressãocom um diafragma à prova de explosão na parte superior da câmara de reação libera automaticamente a pressão em cenários de sobrepressão.
• Aterramento confiáveldo invólucro metálico com resistência de aterramento ≤4Ω evita acúmulo de estática e riscos de choque elétrico.

Principais vantagens de desempenho

1. Alta eficiência de purificação e emissão compatível

A taxa de conversão catalítica de CO atinge ≥99%, com concentração de emissão de CO normalmente ≤50 mg/m³. A remoção simultânea de VOC é alcançada. O sistema de combustão de gás natural de baixa pressão produz emissões de NOₓ ≤100 mg/m³, sem fumaça preta ou odor. O desempenho é validado sob condições industriais padrão e está alinhado com regulamentações como aquelas que regem poluentes atmosféricos de fornos industriais.

2. Recuperação superior de calor residual e economia de energia

A estrutura de troca de calor de placas de dois estágios atinge uma taxa de recuperação de calor residual de ≥75%, reduzindo o consumo de gás natural em 20% a 25% em comparação com configurações de troca de calor de estágio único. A temperatura de descarga dos gases de combustão é mantida em ≤120°C. O calor recuperado pode ser utilizado para pré-aquecimento de gás de entrada, abastecimento de água quente ou aquecimento de instalações, permitindo a utilização de energia em cascata.

3. Operação de baixa pressão e alta confiabilidade

Operar com gás natural de baixa pressão (0,02–0,05 MPa) reduz substancialmente os riscos de vazamento. Vários intertravamentos de segurança — incluindo extinção, superaquecimento, sobrepressão e proteção de aterramento — fornecem segurança de processo abrangente. O projeto redundante de troca de calor em dois estágios permite a operação contínua mesmo se um estágio exigir manutenção.

4. Controle Inteligente e Baixa Manutenção

O controle PLC totalmente automático permite operação autônoma. A exibição de parâmetros em tempo real e o diagnóstico automático de falhas facilitam a rápida solução de problemas. O design do trocador de calor removível e o catalisador facilmente substituível reduzem o esforço de manutenção. A vida útil geral do equipamento é estimada em 10–15 anos sob condições normais de operação.

5. Ampla adaptabilidade

O forno foi projetado para tratar exaustão industrial com concentrações de CO na faixa de 0,5% a 5% e temperaturas de entrada de 100 a 300°C, tornando-o adequado para gases de escape de alto-forno, gases residuais de síntese química, exaustão de forno e fluxos de processos semelhantes. Ele se integra diretamente com gasodutos industriais padrão de gás natural de baixa pressão, sem a necessidade de retrofits de alta pressão.

Especificações Técnicas (Modelo Padrão)

Diretrizes de instalação e comissionamento

1. Requisitos de instalação

1. Instalar sobre fundação plana de concreto com capacidade de carga ≥5 t/m²; reserve pelo menos 1,5 m de espaço para manutenção ao redor do equipamento.
2. Os gasodutos de gás natural devem utilizar tubos de aço sem costura com conexões soldadas e devem passar por um teste de estanqueidade (0,1 MPa, 30 min sem vazamento).
3. Garanta um aterramento confiável do equipamento com um fio de aterramento verde-amarelo de ≥4 mm² e resistência de aterramento ≤4 Ω.
4. Use conexões flexíveis nos dutos de entrada e saída para evitar danos por vibração.
5. Instale medidores de pressão diferencial na entrada e saída do trocador de calor para monitorar incrustações.

2. Procedimentos de Comissionamento

1. Comissionamento sem carga:Ligue o sistema, ligue o ventilador e a unidade de controle; verifique a operação normal e as leituras precisas do sensor.
2. Comissionamento de gás:Introduzir gás natural a baixa pressão; confirme que não há vazamento na tubulação, ignição adequada e chama estável.
3. Comissionamento de carga:Introduza gás de exaustão contendo CO, ajuste gradualmente o fluxo de gás e as posições do amortecedor para estabilizar a temperatura de reação em 450–480°C. Depois que a conformidade das emissões for verificada, opere continuamente por 24 horas.
4. Comissionamento de intertravamento:Simule falhas de chama, sobretemperatura e sobrepressão para verificar funções automáticas de alarme e desligamento.

Manutenção de rotina

• Diário:Verifique a pressão do gás, o status da chama, a temperatura do forno, a pressão diferencial e o aterramento; registrar dados operacionais.
• Semanalmente:Limpe o filtro de gás e o corta-fogo; verificar a flexibilidade do amortecedor; aperte os parafusos de conexão.
• Mensal:Inspecione o leito do catalisador e remova qualquer poeira superficial; limpe as placas do trocador de calor para evitar entupimentos.
• Anualmente:Inspeção abrangente de isolamento, trocadores de calor, queimador e sistema de controle; substitua componentes antigos e calibre sensores.
• Desligamento de longo prazo:Feche as válvulas de fornecimento de gás, purgue o gás da tubulação, proteja o equipamento contra poeira e ventile periodicamente para evitar corrosão por umidade.

Aplicações e valor

Este equipamento é amplamente aplicado na purificação de exaustão de CO para altos-fornos metalúrgicos, processos de síntese química, fornos de materiais de construção e operações de tratamento térmico de máquinas. Ele oferece valor abrangente: tratamento de exaustão ambientalmente compatível, custos operacionais reduzidos por meio de recuperação de calor residual de alta eficiência, maior segurança de produção por meio de múltiplos mecanismos de proteção e um período típico de retorno do investimento de 1 a 2 anos por meio de energia térmica recuperada. O resultado é uma combinação prática de proteção ambiental e eficiência energética para usuários industriais.

Perguntas frequentes

Quais condições de gases de exaustão são adequadas para este forno de oxidação de CO?

O forno é projetado para exaustão industrial contendo 0,5% a 5% de CO, com temperaturas de entrada normalmente entre 100°C e 300°C. Ele pode ser aplicado a gás de alto-forno, gás residual de síntese química, exaustão de forno e fluxos semelhantes contendo monóxido de carbono e vestígios de VOCs.

Quanto tempo dura o catalisador e ele é substituível?

O substrato cerâmico alveolar carregado com catalisadores de platina-paládio tem uma vida útil típica de 2 a 3 anos sob condições normais de operação. O módulo catalisador foi projetado para substituição simples e nossa equipe técnica pode fornecer orientação sobre intervalos de substituição com base em dados operacionais reais.

Qual pressão de fornecimento de gás natural é necessária?

O sistema opera com gás natural de baixa pressão com uma pressão de alimentação de 0,02–0,05 MPa, que se alinha com redes industriais de gás de baixa pressão padrão. Não é necessária nenhuma adaptação de alta pressão. Uma válvula redutora de pressão, filtro e medidor de vazão são integrados para garantir um fornecimento estável de gás.

Quanta energia pode ser economizada através da troca de calor em dois estágios?

O trocador de calor de placas de dois estágios atinge uma taxa de recuperação de calor residual de ≥75%, reduzindo o consumo de gás natural em aproximadamente 20% a 25% em comparação com configurações de troca de calor de estágio único. O calor recuperado é usado para pré-aquecer os gases de escape de entrada, reduzindo diretamente a entrada de energia necessária para manter a temperatura da reação catalítica.

A operação contínua e autônoma é possível?

Sim. O sistema de controle baseado em PLC suporta operação totalmente automática, incluindo partida/parada com uma tecla, monitoramento em tempo real e ajuste automático de fluxo de gás e amortecedores. Os recursos de monitoramento remoto e upload de dados permitem que os operadores supervisionem o status do sistema fora do local. Em caso de anomalias, o sistema inicia automaticamente alarmes e sequências de desligamento seguro.

Quais recursos de segurança estão integrados?

Múltiplas camadas de segurança são projetadas no sistema: corta-fogo de entrada e saída evitam flashback; uma porta de alívio de pressão com um diafragma à prova de explosão controla a sobrepressão; a detecção de chama corta automaticamente o fornecimento de gás após a extinção; e o aterramento confiável (≤4Ω) evita riscos estáticos. O próprio projeto de combustão de baixa pressão reduz o risco inerente.

Qual é o desempenho típico de emissões?

Sob condições operacionais estáveis, a taxa de conversão de CO atinge ≥99%, com concentração de emissão de CO normalmente ≤50 mg/m³. O sistema de combustão de gás natural de baixa pressão produz emissões de NOₓ ≤100 mg/m³, sem fumaça preta ou odor. Traços de VOCs no escapamento também são decompostos simultaneamente.

Que manutenção de rotina o equipamento exige?

As verificações diárias incluem pressão do gás, status da chama e pressão diferencial. As tarefas semanais envolvem a limpeza do filtro de gás e do corta-incêndio. Mensalmente, o leito catalítico e as placas do trocador de calor devem ser inspecionados e limpos. Recomenda-se uma inspeção anual abrangente para manter o desempenho ideal e prolongar a vida útil, que é avaliada em 10 a 15 anos.

Qual é o período de retorno típico para este investimento?

A maioria dos utilizadores obtém um retorno do investimento no prazo de 1 a 2 anos, principalmente através da redução do consumo de gás natural, possibilitada pelo sistema de recuperação de calor residual de alta eficiência. Economias adicionais vêm de menores necessidades de manutenção e de penalidades de emissões evitadas.

Experiência do fabricante

DeFa Environmental Equipment (Ningbo) Co., Ltd. dedica mais de 20 anos à pesquisa, produção e aplicação de sistemas de remediação ambiental e controle de poluição do ar. Nossas principais competências em tecnologia de fornecimento de energia de alta tensão, geração de plasma e controle inteligente estão incorporadas em todos os produtos que fornecemos. Atendendo a uma base global de clientes — com 60% da nossa produção destinada à América do Norte — combinamos engenharia rigorosa, processos de qualidade certificados e inovação contínua para fornecer equipamentos que atendem aos exigentes padrões internacionais. Desde testes internos de desempenho do catalisador até testes de aceitação de fábrica que simulam condições operacionais reais, nossas práticas de garantia de qualidade são projetadas para fornecer desempenho confiável e de longo prazo.
