Tratamento de gases residuais orgânicos para máquinas de direcionamento a quente

O gás de escape gerado pelos processos de forjamento a quente apresenta alta temperatura (150–400°C), névoa de óleo de alta concentração, partículas finas pegajosas de PM2,5, VOCs (hidrocarbonetos totais não metano), grafite e pó de metal. O tratamento de gases residuais orgânicos para máquinas de direcionamento a quente é propenso a entupimento de tubulações e carrega chamas abertas e faíscas, representando riscos de incêndio.

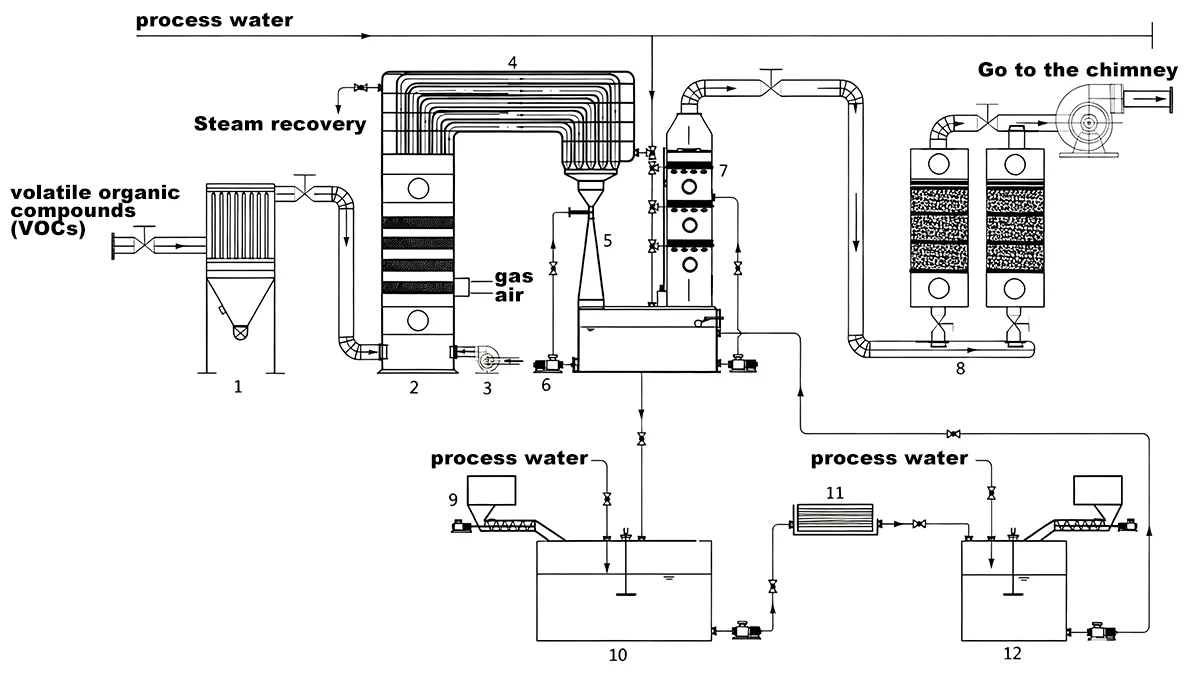

O fluxo de trabalho de tratamento padrão é definido como:Coleta de Gás → Intercepção e Resfriamento de Chama → Remoção de Névoa de Óleo → Tratamento de VOCs → Descarga Padrão.

1. Equipamento de coleta e pré-tratamento (segurança e antientupimento)

1.1 Sistema fechado de tubulação e exaustor de gás

Função: Captura totalmente a fumaça e a névoa de óleo das cabeças de forjamento, moldes e áreas de injeção de óleo para controlar as emissões fugitivas.

Tipo: Capotas semifechadas / totalmente fechadas equipadas com cortinas macias resistentes a altas temperaturas.

Pontos principais: Mantenha a velocidade do fluxo de ar entre 8–15 m/s para evitar acúmulo de óleo e refluxo de faíscas.

1.2 Supressor de Chamas e Resfriador

Função: Bloquear faíscas e incrustações de óxido de alta temperatura e resfriar gases de combustão de 300–400°C até abaixo de 180°C para proteger equipamentos a jusante contra incêndio e queima.

Princípio de funcionamento: Estrutura em labirinto ou placas onduladas em aço inoxidável, combinada com troca de calor de resfriamento ar/água.

Características: Resistência a altas temperaturas, supressão de chama, acúmulo de lama anti-óleo e portas dedicadas para limpeza de cinzas.

1.3 Pré-Filtro

Função: Reter grandes gotas de óleo, pó de grafite e incrustações de óxido para reduzir a carga em unidades eletrostáticas e de carvão ativado.

Meio filtrante: Malha metálica reutilizável e lavável + algodão de fibra de vidro.

Desempenho: Remove 50%–80% de grandes gotículas de óleo e evita incrustações nas placas de eletrodos e materiais de filtro a jusante.

2. Equipamento de purificação de névoa de óleo central (névoa de óleo e remoção de PM2.5)

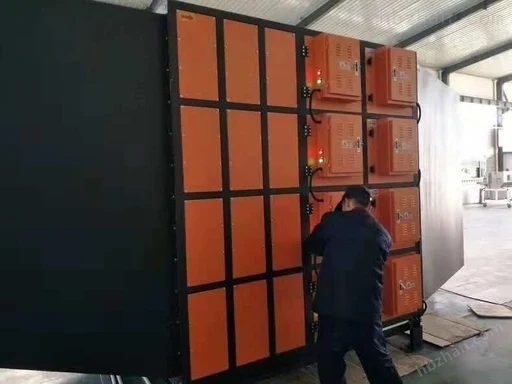

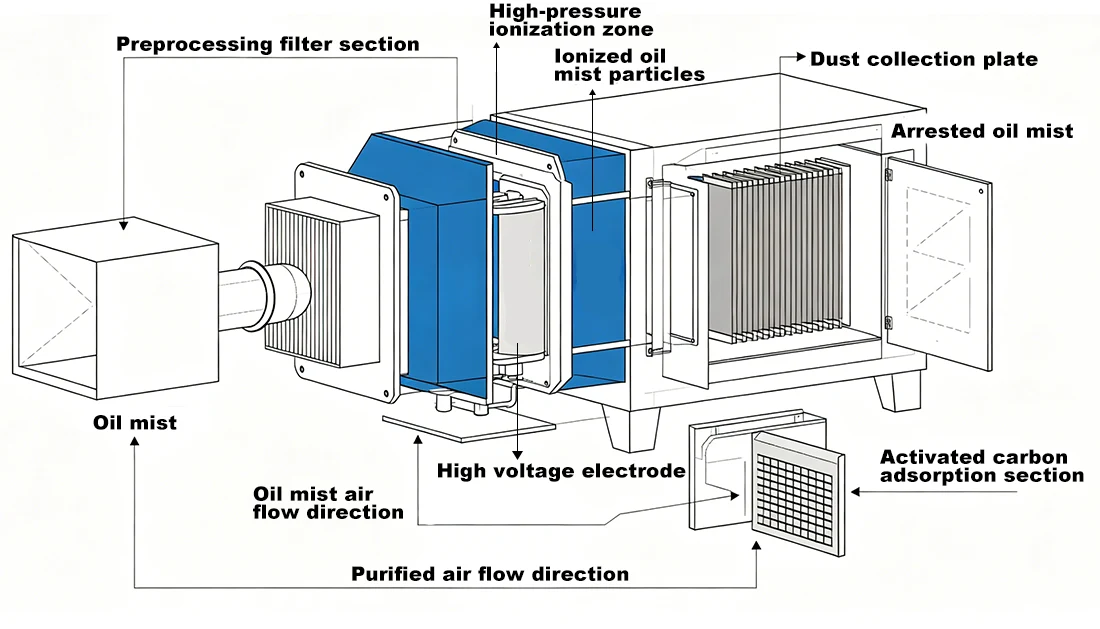

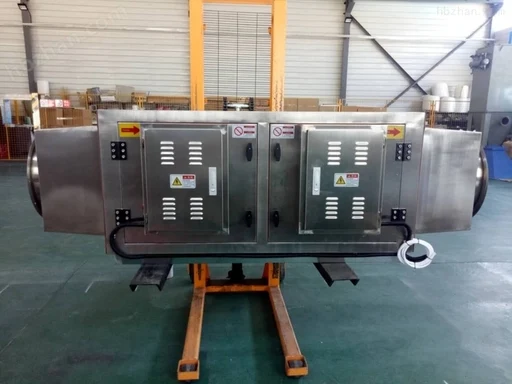

2.1 Precipitador Eletrostático de Alta Tensão (ESP, Solução Mainstream)

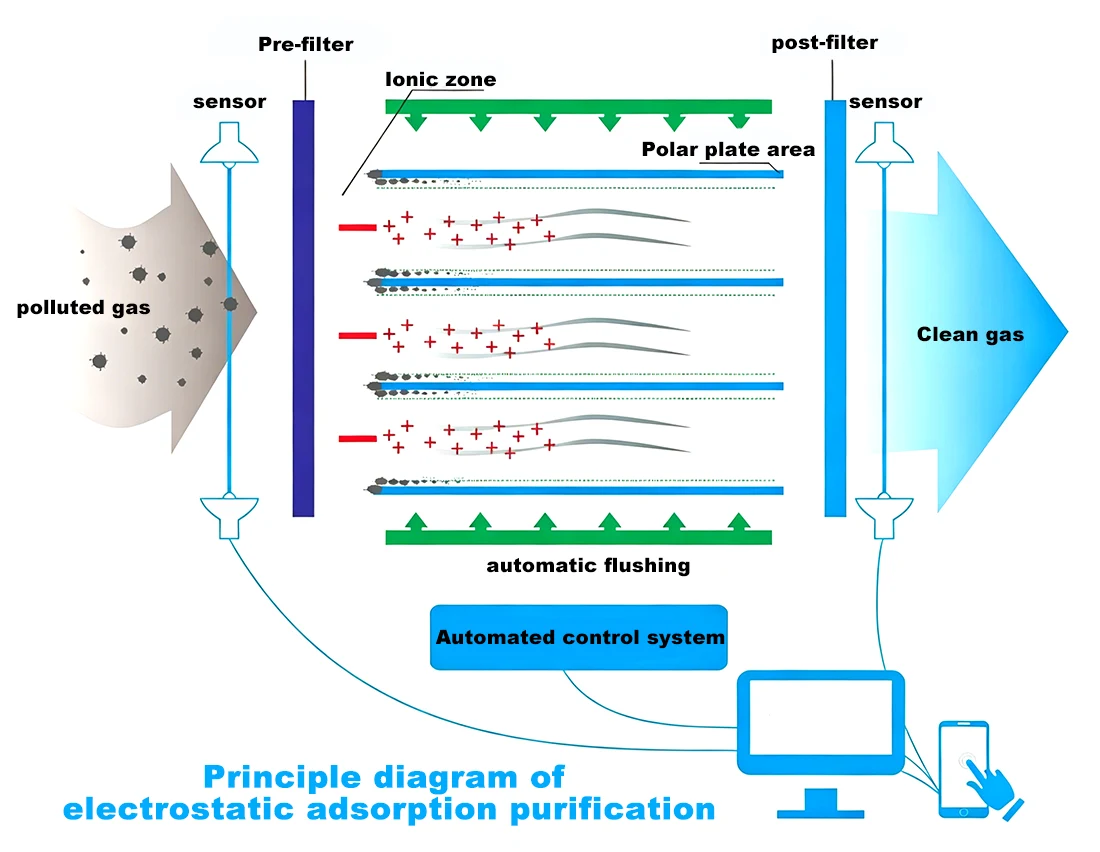

Princípio de funcionamento: Ionização de gases e coleta de partículas. Sob um campo elétrico de alta tensão de 12–16 kV, a névoa de óleo carregada adere às placas dos eletrodos e flui para a bandeja de coleta de óleo por gravidade.

Eficiência: Remoção de névoa de óleo ≥95%, remoção de PM2,5 ≥90%; concentração de névoa de óleo na saída ≤5 mg/m³.

Características: Suporta temperaturas de até 180°C, baixa queda de pressão, óleo residual reciclável, baixo custo operacional, ideal para névoa de óleo pesado de forjamento a quente.

2.2 Separador de névoa de óleo centrífugo dinâmico

Princípio de funcionamento: O impulsor giratório de alta velocidade gera força centrífuga para separar a névoa de óleo, que é coletada ao longo da parede da carcaça.

Eficiência: 70%–85%, adequado para pré-tratamento de grandes gotas de óleo em alta concentração.

Características: Sem consumíveis, temperatura operacional máxima de 120°C, fácil manutenção.

2.3 Purificador úmido

Princípio de funcionamento: Pulverize água ou líquido alcalino para capturar névoa de óleo e poeira, enquanto resfria os gases de combustão e remove uma pequena porção de VOCs.

Eficiência: Remoção de névoa de óleo de 80% a 90%, remoção de poeira acima de 90%.

Desvantagens: Produz águas residuais oleosas e pode congelar no inverno; requer dosagem química regular.

Aplicação: Cenários com névoa de óleo extremamente pesada e odores pungentes.

3. Equipamento de tratamento de VOCs (hidrocarbonetos totais não metano) (controle e conformidade de odores)

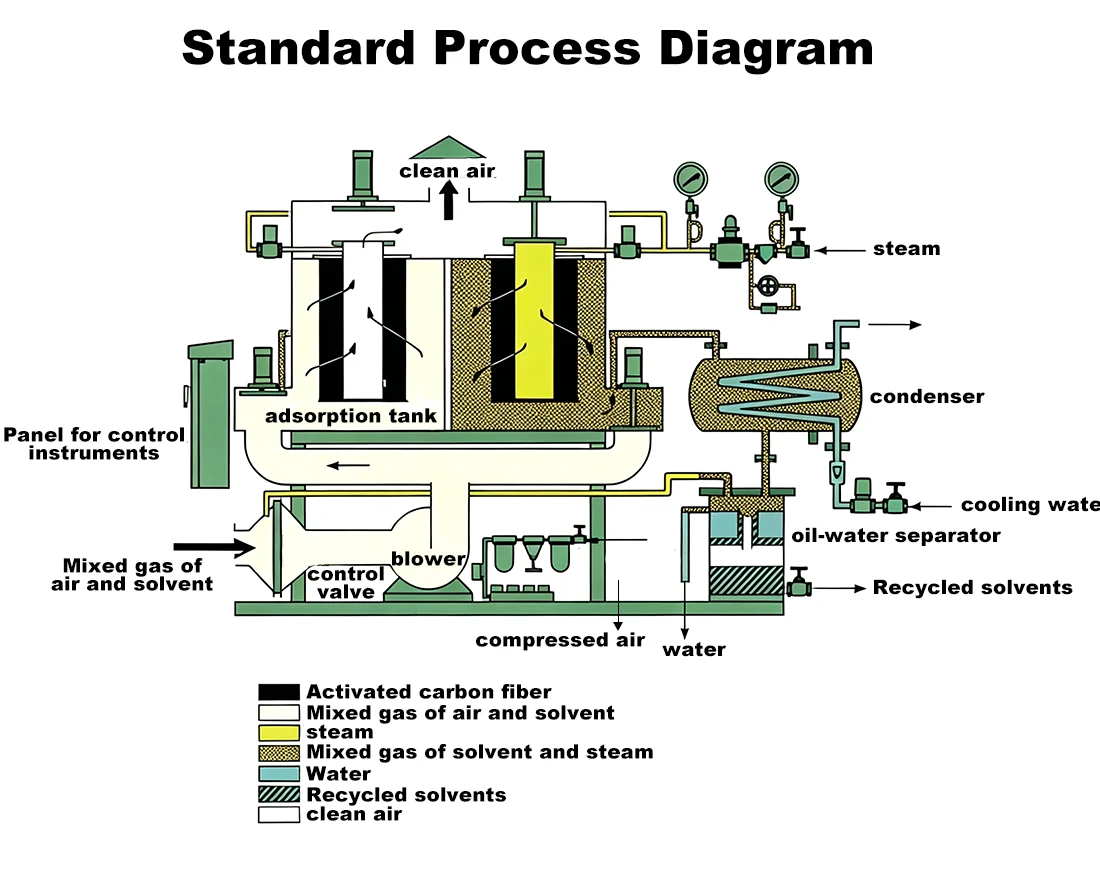

3.1 Adsorvedor de carvão ativado (amplamente utilizado para COVs de baixa concentração)

Princípio de funcionamento: COVs e odores são retidos por microporos de carvão ativado.

Eficiência: Remoção total de hidrocarbonetos não metano ≥90%, atendendo ao limite de emissão ≤60 mg/m³ (padrões mais rígidos se aplicam em algumas regiões).

Características: Baixo investimento, instalação rápida. Adequado para VOCs de baixa a média concentração provenientes de forjamento a quente; a substituição ou regeneração de carbono é necessária periodicamente.

3.2 Oxidação Fotocatalítica UV (Desodorização Auxiliar)

Princípio de funcionamento: A luz UV e os catalisadores decompõem os COV em dióxido de carbono e água, principalmente para eliminação de odores.

Eficiência: Remoção de VOCs de 50% a 70%. Não pode ser usado sozinho para conformidade, apenas para desodorização pós-estágio.

Características: Sem consumíveis, baixo custo operacional para leve controle de odor.

3.3 Oxidação Catalítica (CO, para COVs de concentração média a alta)

Princípio de funcionamento: Catalisadores de metais preciosos permitem a decomposição oxidativa de VOCs em baixa temperatura (250–350°C).

Eficiência: ≥95% sem poluição secundária, garantindo conformidade estável a longo prazo.

Características: Custo operacional moderado com necessidade de aquecimento elétrico; adapta-se a linhas de produção contínuas.

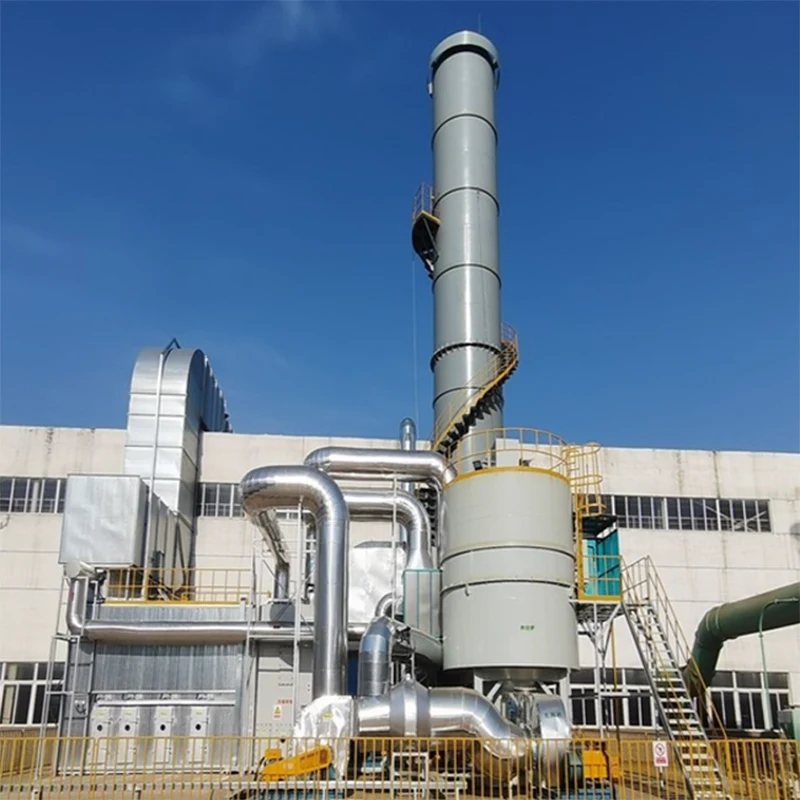

3.4 Oxidante Térmico Regenerativo (RTO, para Alta Concentração e Grande Fluxo de Ar)

Princípio de funcionamento: Os regeneradores cerâmicos pré-aquecem os gases de combustão e os VOCs são totalmente oxidados a 750–820°C com eficiência de recuperação de calor superior a 95%.

Eficiência: ≥98%. Ideal para linhas de forjamento a quente em grande escala e VOCs de alta concentração.

Desvantagens: Alto custo de capital, grande área ocupada e necessidade de fornecimento auxiliar de gás natural.

4. Pós-tratamento e equipamento auxiliar (operação estável e segurança)

1. Eliminador de névoa/placa defletora: remove água residual e gotículas de óleo dos lavadores e condensadores para evitar acúmulo de óleo nos ventiladores e gotejamento na chaminé.

2. Ventilador de tiragem induzida, resistente à corrosão e resistente a altas temperaturas: Classificado para 180°C, conversível em frequência, superando a resistência do sistema e evitando vazamento de óleo e combustão espontânea.

3. Pilha de exaustão de 15m: Aço carbono ou aço inoxidável com revestimento anticorrosivo, em conformidade com a norma nacional GB 16297.

4. Sistema de monitoramento on-line: rastreia hidrocarbonetos totais não metano, material particulado, temperatura, umidade e teor de oxigênio; os dados são carregados em plataformas de fiscalização ambiental em tempo real.

5. Sistema de controle automático PLC: Suporta partida/parada automática, alarme de pressão diferencial, intertravamento de temperatura, proteção contra chama e explosão e transmissão remota de falhas.

5. Configurações de sistema recomendadas por condição de trabalho

5.1 Linha de produção única/pequena (1–3 máquinas de forjamento, névoa de óleo baixa a média)

Coleta de gás fechada → Supressor de chamas e resfriador → Pré-filtro → ESP → Adsorvedor de carvão ativado → Ventilador de tiragem induzida → Chaminé de 15m

Características: Econômico, conformidade total com névoa de óleo e VOCs, excelente desempenho de desodorização e manutenção simples.

5.2 Linha de produção de médio a grande porte (4 a 10 máquinas de forjamento, forte névoa de óleo e odor)

Coleta de gás fechada → Supressor de chamas e resfriador → Pré-filtro de malha metálica → ESP → Adsorvedor de carvão ativado → Unidade fotocatalítica UV → Ventilador de tiragem induzida → Chaminé

Características: Tratamento estável para névoa de óleo pesado, oficina livre de fumaça e baixo risco de reclamações públicas.

5.3 Grande linha de produção contínua (mais de 10 máquinas de forjamento, VOCs de alta concentração)

Coleta de gás → Supressor de chama e resfriador → ESP → Concentrador de carvão ativado → Oxidação catalítica (CO) → Chaminé

Características: Emissão ultrabaixa de longo prazo, sem poluição secundária, adaptada para empresas sob supervisão ambiental chave.

6. Principais vantagens do produto (para propostas e documentos de licitação)

1. Remoção eficiente de névoa de óleo: ESP serve como equipamento principal, alcançando ≥95% de remoção de névoa de óleo e ≥90% de remoção de PM2.5, eliminando a dispersão de fumos e o acúmulo de óleo no solo nas oficinas.

2. Conformidade estável com VOCs: A tecnologia de carvão ativado ou CO garante que os hidrocarbonetos totais não metano atendam à GB 16297 e aos padrões de emissão locais.

3. Proteção contra chama e explosão: Interceptação de chama integrada, resfriamento e design antiestático evitam a entrada de faíscas no equipamento e a combustão espontânea de óleo acumulado.

4. Proteção do equipamento e baixa manutenção: As unidades frontais interceptam borra de óleo e poeira para evitar entupimento e corrosão de tubulações e ventiladores, reduzindo a frequência e os custos de manutenção.

5. Melhor ambiente de oficina e saúde ocupacional: Elimina gases pungentes e aumenta a visibilidade, reduzindo doenças ocupacionais e rotatividade de pessoal.

6. Conformidade regulatória e prevenção de reclamações: As emissões organizadas e o monitoramento on-line ajudam a passar no EIA, na licença de descarga e nas inspeções ambientais sem nenhuma reclamação pública.

7. Reciclagem de óleo usado para redução de custos: O óleo usado coletado pode ser reciclado e reutilizado para compensar despesas operacionais.

8. Design modular: Pegada compacta e instalação rápida, adequada para linhas de produção novas e existentes sem interromper a produção normal.

7. Necessidade de Instalação

· Regulamentações ambientais rigorosas: Os fumos de forjamento a quente e os VOCs são os principais poluentes supervisionados. Descargas diretas ou emissões excessivas levam a multas que variam de 100.000 a 1.000.000 RMB ou suspensão da produção. O sistema de tratamento é essencial para a conformidade regulatória.

· Garantir a produção normal: A fumaça intensa, a pouca visibilidade e os pisos escorregadios e oleosos prejudicam a operação, aumentam as lesões relacionadas ao trabalho e causam alta rotatividade de pessoal.

· Reduza falhas de equipamentos e custos de reparo: A névoa de óleo não filtrada leva ao bloqueio de tubos, corrosão e riscos de incêndio, resultando em custos anuais de manutenção de dezenas de milhares de RMB. O sistema evita efetivamente tais perdas.

· Apoiar auditorias de clientes: A conformidade ambiental é um requisito básico para pedidos de clientes de autopeças, ferragens e comércio exterior. Soluções de tratamento sólido ajudam a reter negócios.

· Adapte-se a políticas mais rigorosas: as regulamentações sobre VOCs e fumos ficam mais rigorosas a cada ano. A instalação antecipada permite a conformidade única e evita retrofits dispendiosos posteriormente.
