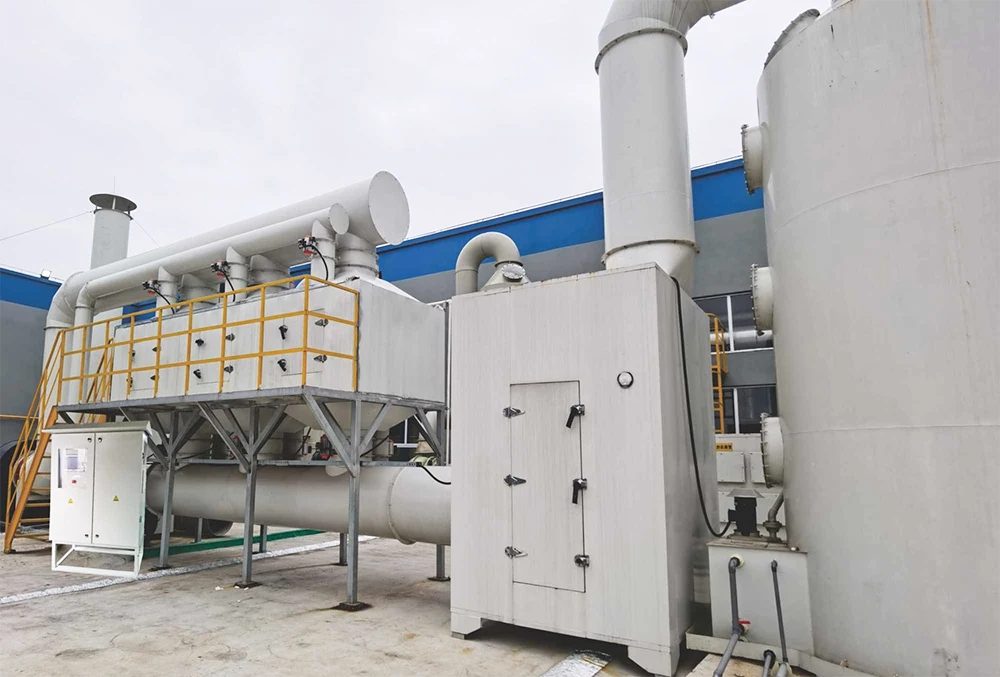

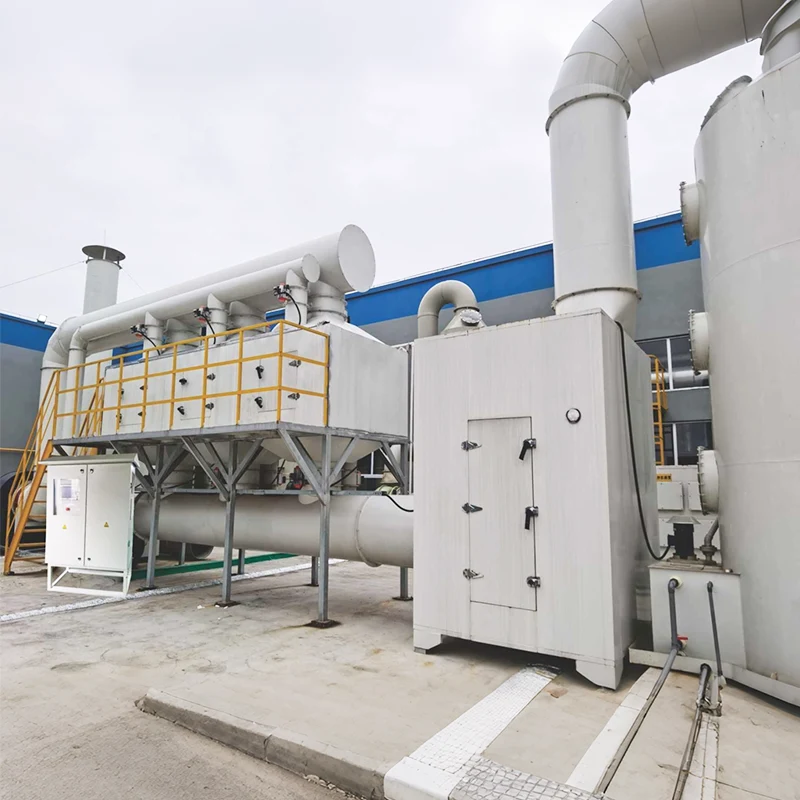

Equipamento oxidante térmico regenerativo

Com as regulamentações de proteção ambiental globais e da China cada vez mais rigorosas, a emissão de gases residuais industriais, especialmente a poluição por compostos orgânicos voláteis (COV), tornou-se uma questão central de conformidade para as empresas industriais. Os COV não só causam poluição atmosférica grave, mas também representam sérios riscos para a saúde humana, tornando o tratamento dos COV uma prioridade máxima no sector da protecção ambiental industrial. NossoEquipamento Oxidador Térmico Regenerativo (RTO)é uma solução de tratamento de gases residuais de alta eficiência e economia de energia, amplamente utilizada nas indústrias química, de revestimento, de impressão, farmacêutica, eletrônica e outras. Como equipamento principal para governança de gases residuais industriais, ele atinge os múltiplos objetivos de oxidação em alta temperatura, recuperação de calor residual, purificação de alta eficiência e descarga padrão, em total conformidade com o conceito global de economia de energia e desenvolvimento de proteção ambiental.

Pontos problemáticos e requisitos de conformidade da indústria

Na produção industrial, os gases residuais contendo COV apresentam componentes complexos, ampla faixa de concentração e toxicidade potencial, enquanto as tecnologias de tratamento tradicionais têm limitações óbvias:

Os incineradores de combustão direta apresentam um enorme consumo de energia e custos operacionais excessivos;

Os métodos de adsorção exigem substituição frequente de consumíveis, gerando resíduos sólidos perigosos e riscos de poluição secundária;

A combustão catalítica é propensa à desativação do catalisador ao tratar gases residuais contendo halogênio e enxofre, com eficiência de purificação instável.

Na China, a implementação de padrões obrigatórios, incluindo o Padrão de Controle GB 37822-2019 para Emissão Não Organizada de Compostos Orgânicos Voláteis e o Padrão Integrado de Emissão de Poluentes Atmosféricos GB 16297-1996, estabeleceu requisitos rigorosos sobre a taxa de remoção de COV e concentração de emissões. As empresas precisam urgentemente de uma solução de tratamento de gases residuais industriais estável, eficiente, que economize energia e totalmente compatível, que é o principal valor de aplicação do nossoEquipamento Oxidador Térmico Regenerativo (RTO).

Princípio Básico de Trabalho

O princípio de funcionamento central do RTO é a combinação de incineração de exaustão e recuperação regenerativa de calor, para alcançar a degradação completa de COVs em gases residuais industriais. A lógica central é a seguinte:

1. O gás residual industrial contendo COVs é alimentado no equipamento e oxidado e decomposto em ambiente de alta temperatura, convertendo COVs em dióxido de carbono (CO₂) e água (H₂O) inofensivos;

2.A cerâmica regenerativa recupera uma grande quantidade de calor residual gerado durante o processo de oxidação, que é usado para pré-aquecer o gás residual recebido no ciclo subsequente;

3.Este ciclo fechado reduz muito o consumo de energia da operação do equipamento e realiza os benefícios duplos de proteção ambiental e economia de energia.

Comparado com o equipamento tradicional de tratamento de gases residuais, o Oxidador Térmico Regenerativo (RTO) não requer substituição frequente de consumíveis de adsorção, oferece eficiência de tratamento mais estável e pode se adaptar a gases residuais industriais com diferentes concentrações e componentes, com uma faixa de aplicação extremamente ampla.

Componentes principais e links técnicos principais

Cerâmica regenerativa: meio de armazenamento de calor central

A cerâmica regenerativa é o componente central do RTO, equivalente ao “armazém de armazenamento de energia térmica” do equipamento, cujo desempenho determina diretamente a eficiência da recuperação de calor residual e a estabilidade de operação.

A cerâmica regenerativa convencional adota material cerâmico em favo de mel, que tem as vantagens de grande área de superfície específica, excelente condutividade térmica, resistência a altas temperaturas, resistência à corrosão e longa vida útil, e pode completar repetidamente o ciclo de absorção e liberação de calor em ambiente de alta temperatura;

Quando o gás de combustão de alta temperatura passa, a cerâmica regenerativa absorve e armazena rapidamente o calor; quando o gás residual industrial de baixa temperatura entra, ele libera o calor armazenado para pré-aquecer o gás residual, fazendo com que a temperatura do gás residual aumente rapidamente e reduzindo bastante o consumo de energia necessário para a subsequente oxidação em alta temperatura;

A cerâmica regenerativa de alta qualidade permite que o equipamento atinja uma eficiência de recuperação de calor superior a 95%, reduzindo significativamente os custos operacionais da empresa e refletindo totalmente a principal vantagem da economia de energia e da proteção ambiental.

Oxidação em alta temperatura: ligação central para remoção de VOCs

A oxidação em alta temperatura é o elo principal do RTO para realizar o tratamento de VOCs e também a etapa principal da incineração de gases de escape.

A câmara de combustão do RTO geralmente mantém uma temperatura entre 800°C e 950°C. Depois de pré-aquecido pela cerâmica regenerativa, o gás residual industrial entra na câmara de combustão e se mistura totalmente com o oxigênio no ambiente de alta temperatura. As moléculas de VOCs no gás residual são completamente quebradas e oxidadas, finalmente convertidas em CO₂ e H₂O inofensivos, eliminando fundamentalmente a poluição por VOCs;

Para poluentes orgânicos voláteis comuns, como séries de benzeno, álcoois, ésteres e cetonas, esta faixa de temperatura pode atingir mineralização e decomposição quase completas; para substâncias refratárias, a eficiência de decomposição pode ser melhorada aumentando adequadamente a temperatura para acima de 900°C para garantir o efeito de purificação;

A estabilidade do processo de oxidação em alta temperatura determina diretamente a eficiência de purificação do equipamento e é a garantia básica para uma purificação de alta eficiência.

Recuperação de calor residual: principal vantagem da economia de energia

A recuperação de calor residual é a principal vantagem que distingue o RTO dos incineradores tradicionais e também o principal meio para obter economia de energia e proteção ambiental.

Uma grande quantidade de gás de combustão de alta temperatura gerado durante a oxidação em alta temperatura contém enorme energia térmica. A emissão direta não só causará sérios desperdícios de energia, mas também levará a uma temperatura excessiva dos gases de combustão na saída do equipamento, causando impacto secundário no meio ambiente;

O RTO recupera totalmente a energia térmica do gás de combustão de alta temperatura por meio da absorção periódica de calor e liberação de cerâmica regenerativa, que é usada para pré-aquecer os gases residuais industriais recebidos, fazendo com que a temperatura dos gases residuais atinja acima de 700 ℃ antes de entrar na câmara de combustão, reduzindo significativamente o consumo de combustível auxiliar necessário para o aquecimento da câmara de combustão;

Quando a concentração de VOCs no gás residual atinge um determinado valor, o calor gerado pela reação de oxidação pode atender às necessidades de seu próprio pré-aquecimento e oxidação em alta temperatura, realizando "combustão autossustentável" sem consumo adicional de combustível auxiliar, reduzindo ainda mais os custos de energia da empresa;

Além do pré-aquecimento dos gases residuais, o calor residual recuperado também pode ser convertido em vapor através de uma caldeira de calor residual, ou em água quente através de um permutador de calor para aquecimento de oficinas, aquecimento de processos e outros fins, realizando a utilização de energia em cascata e maximizando os benefícios de poupança de energia.

Processo completo de operação em circuito fechado

OOxidante Térmico Regenerativo (RTO)adota uma estrutura multicâmara (design convencional de 3 câmaras) e realiza operação contínua e estável por meio do controle preciso da sequência de comutação da válvula. O processo operacional principal é dividido em três etapas:

1. Estágio de pré-aquecimento e recuperação de calor:O gás residual industrial entra na primeira câmara regenerativa através do ventilador de tiragem induzida e é pré-aquecido até próximo da temperatura de oxidação pela cerâmica regenerativa, completando a primeira etapa da recuperação do calor residual;

2. Estágio de oxidação de alta temperatura:O gás residual pré-aquecido entra na câmara de combustão, completa a oxidação em alta temperatura e a incineração de exaustão a 800°C-950°C, e os VOCs são completamente decompostos em substâncias inofensivas; 3. Armazenamento de calor e estágio de descarga padrão: O gás de combustão purificado de alta temperatura entra na segunda câmara regenerativa, transfere calor para a cerâmica regenerativa para armazenamento e, em seguida, o gás de combustão limpo e resfriado é descarregado através da chaminé até o padrão.

Após o ciclo, o equipamento muda a direção do fluxo de ar através da comutação da válvula, e as duas câmaras regenerativas realizam alternadamente funções de armazenamento de calor e pré-aquecimento. Uma câmara de purga dedicada é equipada para evitar o escape de gases residuais que não reagiram durante a troca da válvula, garantindo a operação contínua e estável do equipamento, além de tratamento sustentável de VOCs e purificação de alta eficiência.

Principais vantagens de desempenho e conformidade

A purificação de alta eficiência e a descarga padrão são os principais indicadores de desempenho do RTO e também a principal demanda para as empresas selecionarem este equipamento.

Eficiência de purificação ultra-alta:Com o rigor da oxidação em alta temperatura e a operação estável da cerâmica regenerativa, a RTO pode atingir uma taxa de remoção de VOCs superior a 99%, que é muito superior aos padrões de emissão de proteção ambiental nacionais e locais;

Garantia de conformidade estável:O equipamento está equipado com um sistema completo de monitoramento on-line, que pode monitorar em tempo real parâmetros importantes, como concentração de gases residuais de entrada e saída, temperatura da câmara de combustão e temperatura da cerâmica regenerativa. Quando os parâmetros flutuam, o sistema ajusta automaticamente o estado operacional para garantir que o equipamento esteja sempre em ótimas condições de funcionamento e com descarga padrão estável de gases residuais tratados, ajudando as empresas a evitar riscos de conformidade ambiental;

Adaptabilidade forte:O RTO pode tratar gases residuais orgânicos contendo enxofre, halogênio e outras substâncias que são catalisadores fáceis de desativar, com uma gama de aplicações mais ampla do que outras tecnologias de tratamento de gases residuais, como a combustão catalítica. Pode se adaptar a gases residuais com grande volume de ar, concentração média e alta e diferentes componentes.

Amplos cenários de aplicação

NossoOxidante Térmico Regenerativo (RTO)é amplamente utilizado em diversos setores industriais com emissão de VOCs, especialmente adequado para os seguintes cenários:

Indústria de Revestimentos:Gás residual contendo séries de benzeno e ésteres gerados em processos de pulverização de automóveis e móveis. Após o tratamento RTO, a taxa de remoção de VOCs pode atingir mais de 99%, e o calor residual recuperado pode ser utilizado no processo de secagem, com uma taxa de economia de energia superior a 40%;

Indústria Gráfica:Tolueno, acetato de etila e outros gases residuais gerados pela impressão de rotogravura. Após o tratamento RTO, ele não apenas atinge a descarga padrão, mas também o calor residual recuperado pode ser usado para secagem de tinta, reduzindo significativamente os custos operacionais da empresa;

Indústria Química e Farmacêutica:Gás residual orgânico gerado em síntese química, produção de intermediários farmacêuticos e processos de fabricação de API;

Eletrônicos, móveis e outras indústrias:VOCs são gases residuais gerados na fabricação de eletrônicos, produção de móveis, embalagens e impressão e outros processos de produção.

Valor de economia de energia e desenvolvimento sustentável

No contexto do objectivo do "duplo carbono" e de regulamentações de protecção ambiental cada vez mais rigorosas, oEquipamento Oxidador Térmico Regenerativo (RTO)tem excelentes vantagens em economia de energia e proteção ambiental: Em comparação com os incineradores tradicionais de queima direta, o RTO tem uma eficiência de recuperação de calor superior a 95%, o que pode reduzir significativamente o consumo de energia auxiliar, como gás natural e eletricidade, e economizar muitos custos de energia para as empresas todos os anos;

O equipamento decompõe completamente os COVs por meio da oxidação em alta temperatura, evitando a poluição de resíduos sólidos causada pela substituição de consumíveis nos métodos tradicionais de adsorção, realizando tratamento inofensivo de poluentes, protegendo o meio ambiente e reduzindo custos de tratamento ambiental empresarial;

Não só ajuda as empresas a alcançar a descarga padrão de gases residuais industriais, mas também ajuda as empresas a reduzir as emissões de carbono e promove a transformação verde e de baixo carbono das empresas.

Com a atualização contínua da tecnologia de proteção ambiental, nossosEquipamento Oxidador Térmico Regenerativo (RTO)está a evoluir no sentido da inteligência e da modularização, o que irá melhorar ainda mais a eficiência do tratamento, reduzir os custos operacionais, fornecer um apoio mais forte ao desenvolvimento verde das empresas industriais e ajudar a melhoria contínua da qualidade do ambiente atmosférico.
