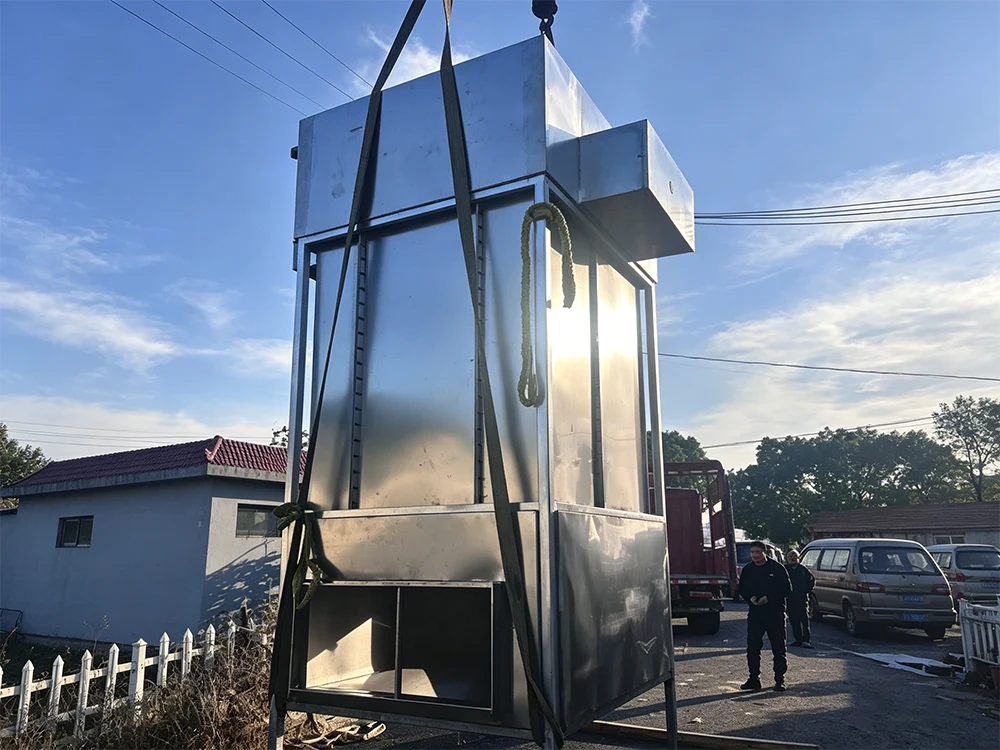

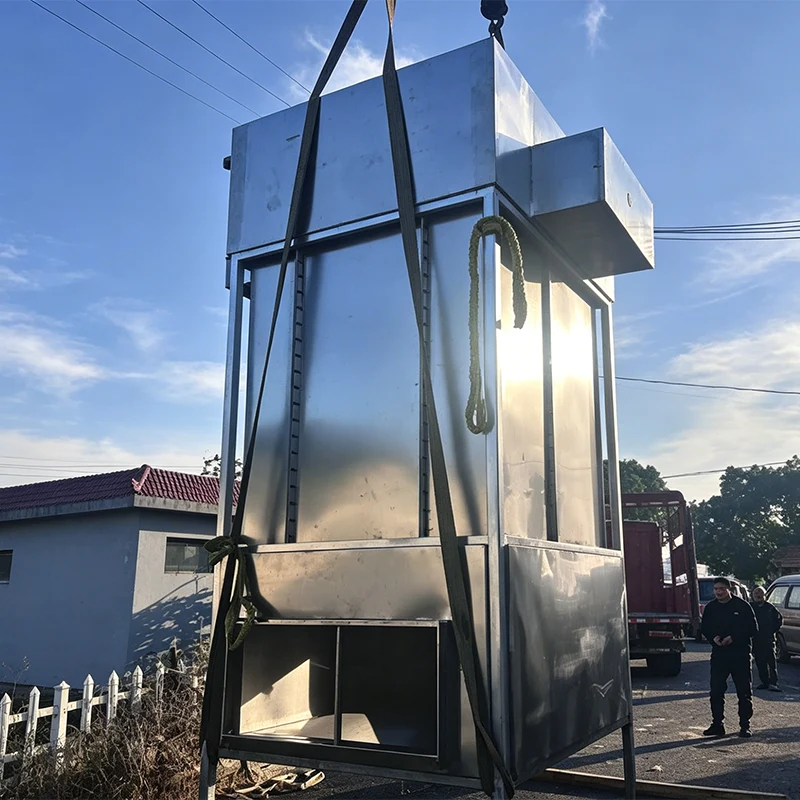

Equipamento de tratamento de gases residuais para processo de têmpera

Descrição de funções e vantagens

Na fabricação de máquinas, processamento metalúrgico, produção de peças automotivas e indústrias aeroespaciais, o processo de têmpera é um procedimento central para aumentar a dureza, resistência e resistência ao desgaste de materiais metálicos. No entanto, este processo gera grandes volumes de gases residuais industriais perigosos contendo compostos orgânicos voláteis (COV), fumos de óleo, névoa de óleo, gases tóxicos nocivos e partículas. A emissão direta de tais gases residuais não só poluirá o ambiente atmosférico, mas também colocará em perigo a saúde dos operadores no local, tornando o tratamento de COV para o processo de têmpera um requisito obrigatório para as empresas alcançarem a produção verde.

NossoEquipamento de tratamento de gases residuais para processo de têmperaé uma solução de proteção ambiental dedicada, adaptada para este gás residual específico. Integrado com tecnologias essenciais, incluindo oxidação a alta temperatura, recuperação de calor residual e purificação de alta eficiência, ele alcança tratamento completo de gases residuais e descarga padrão, está em conformidade com o conceito de desenvolvimento de economia de energia e proteção ambiental e fornece suporte sólido para a produção compatível das empresas.

Características de têmpera de gases residuais e pontos problemáticos de conformidade da indústria

Diferente dos gases residuais industriais comuns, os gases residuais do processo de têmpera têm propriedades únicas que os equipamentos de tratamento convencionais não conseguem lidar de forma estável e eficiente, que é o principal problema para as empresas:

Grande flutuação de temperatura, alto teor de óleo, componentes complexos e concentração instável de VOCs;

Névoa de óleo e material particulado causam facilmente bloqueio e corrosão do equipamento de tratamento, afetando a estabilidade operacional a longo prazo;

Componentes tóxicos mistos requerem degradação completa para atender aos rigorosos requisitos de emissão.

Na China, a implementação de normas obrigatórias, incluindo a Norma Integrada de Emissão de Poluentes Atmosféricos GB 16297-1996 e a Norma de Controlo GB 37822-2019 para Emissão Não Organizada de Compostos Orgânicos Voláteis, estabeleceu limites rigorosos para emissões de COV, fumos de óleo e partículas provenientes do processo de têmpera. As emissões não conformes trarão enormes riscos legais e operacionais para as empresas, criando uma procura urgente por uma solução de tratamento de gases residuais de têmpera dedicada, estável e eficiente.

Projeto de processo direcionado de equipamentos de tratamento de gases residuais do processo de têmpera

Para abordar as propriedades exclusivas do gás residual de têmpera, nosso equipamento de tratamento de gás residual para processo de têmpera adota um processo combinado de "Pré-tratamento + Oxidação RTO do núcleo + Recuperação de calor residual", com Oxidador Térmico Regenerativo (RTO) como unidade de tratamento principal. Este projeto se adapta perfeitamente aos requisitos de tratamento de extinção de gases residuais e atinge os objetivos duplos de incineração completa de gases de escape e decomposição completa de poluentes.

Este projeto de processo resolve os principais defeitos dos equipamentos convencionais: o link de pré-tratamento elimina névoa de óleo e partículas para proteger o sistema RTO central, a unidade RTO atinge degradação completa de VOCs e componentes prejudiciais, e o sistema de recuperação de calor residual realiza reciclagem de energia, equilibrando totalmente a eficiência de purificação, estabilidade de operação e desempenho de economia de energia.

Componentes principais e unidades funcionais

O Equipamento de Tratamento de Gases Residuais para Processo de Têmpera é composto por cinco unidades funcionais sinérgicas, garantindo alta eficiência, estabilidade e segurança de todo o processo de tratamento de gases residuais:

Sistema de pré-tratamento

O sistema de pré-tratamento é a base para o funcionamento estável de todo o equipamento. É usado principalmente para remover névoa de óleo, partículas e umidade na têmpera de gases residuais, evitando que tais impurezas entrem no sistema de oxidação do núcleo e causem bloqueio do equipamento, corrosão ou efeito de purificação reduzido.

Equipados com separadores de ciclone, filtros e desembaçadores de alta eficiência;

Atinge mais de 95% de taxa de remoção de névoa de óleo e material particulado por meio de interceptação física e filtração;

Estabelece uma base sólida para o tratamento subsequente de oxidação em alta temperatura e prolonga a vida útil dos componentes principais.

Sistema de oxidação central RTO

O sistema de oxidação central RTO é o elo principal para alcançar uma purificação de alta eficiência, com componentes principais incluindo cerâmica regenerativa, câmara de combustão e válvulas de comutação de precisão.

Cerâmica Regenerativa:Como "núcleo de armazenamento de energia térmica" do equipamento, ele é feito de material cerâmico alveolar resistente a altas temperaturas e à corrosão, com grande área de superfície específica, excelente condutividade térmica e longa vida útil. Ele pode completar repetidamente o ciclo de absorção e liberação de calor em ambiente de alta temperatura, que é a chave para realizar a recuperação de calor residual. O gás residual de têmpera pré-tratado é primeiro pré-aquecido pela cerâmica regenerativa, usando o calor residual armazenado para elevar a temperatura do gás residual perto da temperatura de oxidação, reduzindo bastante o consumo de energia necessário para o subsequente aquecimento em alta temperatura.

Câmara de oxidação de alta temperatura:A câmara de combustão controla com precisão a temperatura entre 850°C e 950°C. Após o pré-aquecimento, o gás residual entra na câmara e se mistura totalmente com o oxigênio no ambiente de alta temperatura. VOCs, fumaça de óleo e outros poluentes orgânicos são completamente rachados e oxidados, finalmente convertidos em dióxido de carbono (CO₂) e água (H₂O) inofensivos, eliminando fundamentalmente os perigos dos poluentes. Uma pequena quantidade de gases tóxicos e nocivos nos gases residuais de extinção também pode ser decomposta em substâncias inofensivas neste ambiente de alta temperatura.

O equipamento adota um design de estrutura multicâmara. Através do controle preciso da troca de válvulas, ele realiza um ciclo contínuo de entrada de ar, armazenamento de calor, purga e exaustão, evitando o escape de gases residuais não reagidos durante a troca de válvulas, melhorando ainda mais a eficiência da purificação e garantindo uma taxa de remoção de VOCs superior a 99%.

Sistema de recuperação de calor residual

A recuperação de calor residual é a principal vantagem do equipamento e também a chave para as empresas reduzirem os custos de produção e realizarem a reciclagem de energia.

O próprio processo de têmpera consome uma grande quantidade de energia térmica, enquanto o sistema RTO gera enormes gases de combustão de alta temperatura durante a oxidação, que contém enorme energia térmica que seria seriamente desperdiçada se descarregada diretamente;

O equipamento recupera totalmente a energia térmica dos gases de combustão de alta temperatura através de cerâmica regenerativa. Por um lado, ele pré-aquece os gases residuais de têmpera recebidos para reduzir o consumo de combustível auxiliar; por outro lado, o calor residual recuperado pode ser convertido em vapor através de uma caldeira de calor residual, ou em água quente através de um permutador de calor, que pode ser utilizado diretamente para têmpera de aquecimento de processos, aquecimento de oficinas e outras ligações de produção, realizando a utilização de energia em cascata;

O equipamento pode atingir uma eficiência de recuperação de calor superior a 95%. Quando a concentração de VOCs no gás residual atinge um determinado valor, o calor gerado pela reação de oxidação pode realizar a "combustão autossustentada" sem consumo adicional de combustível auxiliar, reduzindo significativamente o custo de energia das empresas e o custo de tratamento ambiental.

Controle Inteligente e Sistema de Monitoramento Online

O equipamento está equipado com um sistema completo de monitoramento on-line e controle automático, que pode monitorar em tempo real parâmetros-chave como concentração de gases residuais de entrada e saída, temperatura da câmara de combustão, temperatura da cerâmica regenerativa e pressão operacional do equipamento. Quando os parâmetros flutuam, o sistema ajusta automaticamente o estado operacional e trata as falhas do equipamento a tempo, garantindo a operação contínua e estável do equipamento e a descarga padrão estável de gases residuais tratados, ajudando as empresas a evitar riscos de conformidade ambiental.

Sistema de exaustão

O sistema de exaustão é responsável por descarregar os gases de combustão limpos purificados e resfriados através da chaminé após verificação de conformidade, com um projeto razoável para garantir fluxo de ar estável e sem contrapressão, apoiando a operação contínua e estável de todo o sistema de tratamento.

Processo completo de operação em circuito fechado

O processo de operação do Equipamento de Tratamento de Gás Residual para Processo de Têmpera é claro e ordenado, conectando perfeitamente todas as funções principais, e pode ser dividido em quatro etapas:

1. Estágio de pré-tratamento:Os gases residuais industriais gerados pelo processo de têmpera entram no sistema de pré-tratamento através do ventilador de tiragem induzida para remover névoa de óleo, partículas e umidade;

2. Estágio de pré-aquecimento e recuperação de calor residual:O gás residual limpo pré-tratado entra na câmara regenerativa RTO e é pré-aquecido acima de 700°C pela cerâmica regenerativa;

3. Estágio de oxidação de alta temperatura:O gás residual pré-aquecido entra na câmara de combustão, completa a oxidação em alta temperatura e a incineração de exaustão a 850°C-950°C, com COVs e outros poluentes completamente decompostos em substâncias inofensivas;

4. Armazenamento de calor e estágio de descarga padrão:O gás de combustão purificado de alta temperatura entra em outra câmara regenerativa, transfere calor para a cerâmica regenerativa para armazenamento e o gás de combustão limpo e resfriado é descarregado através da chaminé até o padrão. O calor residual recuperado é reutilizado no link de produção para realizar a reciclagem de energia.

Amplos cenários de aplicação

Nosso equipamento de tratamento de gases residuais para processo de têmpera é aplicável principalmente a indústrias que adotam processos de têmpera, incluindo fabricação de máquinas, processamento metalúrgico, produção de peças automotivas, aeroespacial, etc. Ele pode se adaptar a linhas de produção de têmpera de diferentes escalas e tipos, e obter tratamento eficiente de gases residuais gerados por têmpera contínua e têmpera em lote.

Fabricação de peças automotivas:Para gases residuais contendo óleo e VOCs gerados durante a têmpera de engrenagens, eixos e outras peças, o equipamento pode atingir emissões compatíveis com o padrão, e o calor residual recuperado pode ser usado para têmpera de aquecimento de óleo, economizando uma grande quantidade de consumo de gás natural para as empresas todos os anos;

Indústria Metalúrgica:Para gases residuais de alta temperatura gerados pela têmpera do aço, o equipamento não apenas atinge a descarga padrão, mas também recupera o calor residual para aquecimento da oficina, realizando uma utilização eficiente da energia;

Indústria de máquinas e aeroespacial:Para extinguir os gases residuais gerados na produção de peças mecânicas básicas e componentes aeroespaciais, o equipamento pode alcançar uma purificação estável e eficiente, ajudando as empresas a atender aos rigorosos requisitos de proteção ambiental.

Economia de energia, proteção ambiental e valor empresarial

Tendo como pano de fundo a meta de "carbono duplo" da China e regulamentações de proteção ambiental cada vez mais rigorosas, o Equipamento de Tratamento de Gás Residual para Processo de Têmpera tem excelentes vantagens abrangentes:

Purificação de alta eficiência e conformidade estável:Através do processo combinado de "pré-tratamento + oxidação em alta temperatura", ele pode remover de forma abrangente todos os tipos de poluentes, incluindo VOCs, vapores de óleo, partículas e gases tóxicos nocivos, e o gás residual purificado atende plenamente aos padrões nacionais e locais de emissão de gases residuais industriais;

Desempenho superior de economia de energia:Com uma eficiência de recuperação de calor superior a 95%, reduz significativamente o consumo de energia auxiliar como gás natural e eletricidade. A função de combustão autossustentável pode eliminar ainda mais o consumo adicional de combustível, reduzindo significativamente os custos operacionais das empresas;

Sem poluição secundária e baixo custo de manutenção:O equipamento adota um design livre de consumíveis, sem necessidade de substituição frequente de materiais de adsorção, reduzindo a geração de resíduos sólidos e realizando um tratamento de poluentes inofensivo e baseado em recursos. Possui baixo ruído de operação, sem poluição secundária e pode se adaptar à demanda contínua de produção do processo de têmpera;

Apoie a produção verde e a operação de conformidade:Ajuda as empresas a resolver o problema central de têmpera no tratamento de gases residuais, evitar riscos de conformidade ambiental, estabelecer uma imagem de produção verde e alcançar a unificação de benefícios económicos, ambientais e sociais.

Com as regulamentações de proteção ambiental cada vez mais rigorosas e a melhoria da consciência de desenvolvimento verde das empresas, o Equipamento de Tratamento de Gás Residual para Processo de Têmpera tornou-se um equipamento de proteção ambiental indispensável para indústrias relacionadas. Através da atualização tecnológica contínua, melhoraremos ainda mais a eficiência do tratamento, reduziremos os custos operacionais, forneceremos um apoio mais forte às empresas para alcançarem uma produção compatível e um desenvolvimento verde, e ajudaremos na melhoria contínua da qualidade do ambiente atmosférico.
