Amortecedor de controle de ventilação

Os amortecedores de ventilação DeFa são usados ​​para gerenciar o fluxo de ar em sistemas HVAC, salas limpas, ventilação de processos industriais e tratamento de ar em túneis ou metrôs. A gama de produtos abrange registos de controlo motorizados, registos de equilíbrio manual, registos de corte pneumáticos e registos de incêndio/fumo. Os amortecedores são produzidos pela Shengyuan Technology (marca DeFa), que possui mais de 20 anos de experiência em equipamentos de controle ambiental e sistemas eletrônicos de alta tensão.

Tamanhos padrão e personalizados podem ser fornecidos. A seleção do material, o tipo de atuador, o sinal de controle e a classe de vazamento são configurados de acordo com os requisitos do sistema de dutos. As seções a seguir descrevem os principais dados técnicos, detalhes de construção, pontos de seleção e recomendações de manutenção.

Dados Técnicos

Detalhes de construção

Estrutura e Lâminas

A estrutura é formada em aço galvanizado ou aço inoxidável com conexão flangeada ou deslizante. As lâminas são perfiladas para maior rigidez e estão disponíveis em arranjos de lâmina única ou múltipla. Para ambientes corrosivos, pode ser especificado aço inoxidável 316 ou aço galvanizado com revestimento epóxi.

Selos e rolamentos

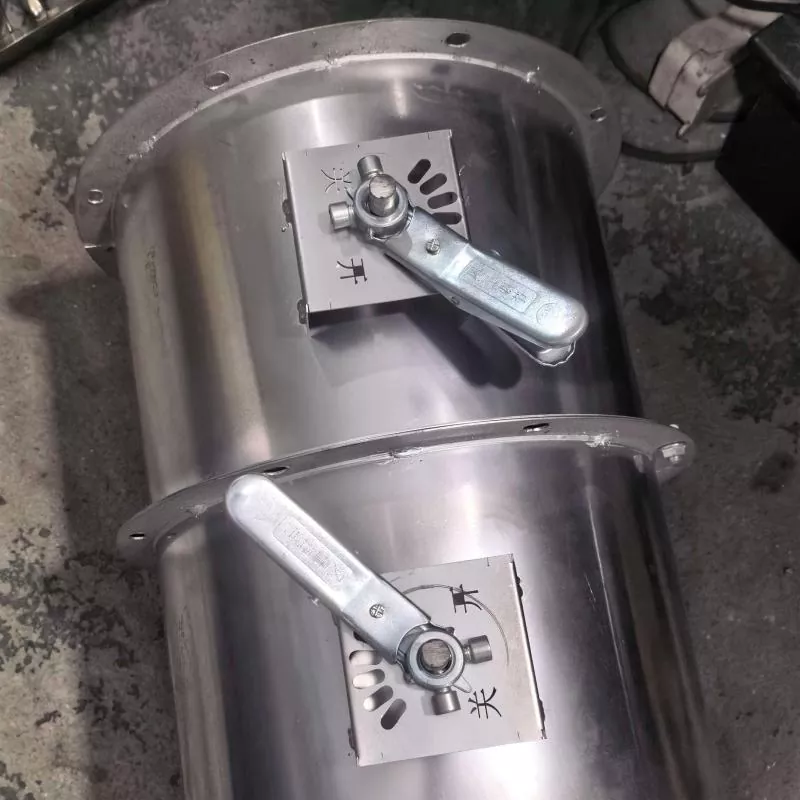

As vedações da borda da lâmina e as juntas da estrutura reduzem o vazamento na posição fechada. Rolamentos de náilon ou bronze sustentam os eixos das lâminas. Esses rolamentos são selecionados para proporcionar baixo atrito sem a necessidade de lubrificação regular.

Montagem do Atuador

Atuadores elétricos e pneumáticos são montados no eixo do amortecedor com braçadeira universal ou acoplamento direto. Atuadores de retorno por mola são usados ​​onde o amortecedor deve falhar em uma posição segura em caso de perda de energia. A fiação do atuador e o indicador de posição permanecem acessíveis após a instalação.

Diretrizes de seleção

Ao selecionar um amortecedor, os seguintes pontos devem ser considerados:

• Função de controle:Para modular o fluxo de ar, escolha um amortecedor de baixo vazamento com sinal de controle analógico. Para um isolamento simples, um amortecedor de duas posições com atuador de abertura/fechamento é suficiente.
• Pressão do duto:A lâmina do amortecedor e a espessura do eixo devem corresponder à pressão estática no duto. Sistemas de pressão mais alta requerem construção reforçada.
• Requisito de vazamento:Aplicações como salas limpas ou laboratórios geralmente exigem vazamentos de Classe 0 ou 1. Os sistemas de conforto geral podem usar Classe 2 ou 3.
• Condições ambientais:As instalações externas requerem atuadores à prova de intempéries e materiais resistentes à corrosão. Os dutos de exaustão da cozinha ou de gases químicos podem precisar de construção em aço inoxidável.
• Segurança contra incêndio:Onde o duto passa através de uma parede resistente ao fogo, um amortecedor de incêndio certificado deve ser selecionado e instalado de acordo com o código local.

Garantia de Qualidade e Testes

Os amortecedores DeFa são produzidos sob um sistema de gestão de qualidade documentado. Cada lote é verificado quanto ao alinhamento da lâmina, integridade da vedação e operação do atuador. Os testes de vazamento são realizados com base em amostragem de acordo com EN 1751 ou GB/T 14294. Os amortecedores corta-fogo são testados em laboratórios aprovados e fornecidos com os relatórios de teste relevantes.

Para projetos que exigem documentação adicional, podemos fornecer certificados de materiais, registros de testes de ciclo de atuadores e relatórios de testes de aceitação de fábrica.

Notas de instalação

• Monte o amortecedor em uma seção reta do duto. Uma passagem reta de pelo menos 2 a 3 diâmetros de duto antes e depois do amortecedor reduz a turbulência e melhora a precisão do controle.
• Para registos corta-fogo, siga a orientação de instalação marcada na etiqueta e sele a folga anular com material corta-fogo aprovado.
• Verifique se o sentido de rotação do atuador corresponde ao sinal de controle. Se vários dampers forem usados, defina endereços e faixas de sinal antes da inicialização do sistema.
• Forneça um painel de acesso próximo ao amortecedor para permitir a inspeção e substituição do atuador sem cortar o duto.

Manutenção e solução de problemas

Verificações de rotina

• Mensalmente: inspecione visualmente as lâminas e as vedações quanto a acúmulo de poeira ou objetos estranhos.
• A cada trimestre: percorra toda a faixa do amortecedor e verifique se o feedback de posição corresponde ao ângulo real da lâmina.
• Todos os anos: teste a operação à prova de falhas dos amortecedores contra incêndio/fumaça e substitua quaisquer vedações ou baterias do atuador gastas.

Falhas Comuns

• O amortecedor não responde ao sinal de controle:Verifique a fiação, a fonte de alimentação do atuador e a polaridade do sinal. Se o atuador receber um sinal, mas não se mover, o torque poderá ser insuficiente devido à pressão do duto ou ao emperramento da lâmina.
• Vazamento de ar na posição fechada:Inspecione as vedações da borda da lâmina quanto a desgaste ou desalinhamento. Ajuste os batentes da lâmina, se necessário.
• Ruído operacional excessivo:Verifique se há lâminas soltas, rolamentos desgastados ou vibração do duto. Aperte os acoplamentos do eixo e adicione reforços de duto, se necessário.

Perguntas frequentes

Posso obter um amortecedor em um tamanho fora do padrão?

Sim. Tamanhos personalizados são produzidos para corresponder às dimensões não padronizadas do duto. Forneça o tamanho da abertura, o tipo de flange e a classe de vazamento necessária para uma cotação precisa.

Qual é a diferença entre amortecedores de lâmina oposta e de lâmina paralela?

Os amortecedores de lâminas opostas giram as lâminas adjacentes em direções opostas, proporcionando uma característica de fluxo de ar mais linear. Eles são preferidos para modular o controle. Os amortecedores de lâminas paralelas movem todas as lâminas na mesma direção e são usados ​​principalmente para serviço aberto/fechado ou de duas posições.

Vocês fornecem amortecedores com atuadores de ação rápida para sistemas de segurança?

Sim. Atuadores elétricos com retorno por mola e atuadores pneumáticos com válvulas de exaustão rápida podem atingir tempos de fechamento de alguns segundos. Geralmente são especificados para controle de fumaça ou isolamento de emergência.

O amortecedor pode ser usado em um ambiente com alta umidade?

A construção em aço inoxidável ou aço galvanizado revestido com proteção do atuador IP54 ou superior é adequada para áreas de alta umidade, como piscinas ou instalações costeiras. Rolamentos vedados e juntas também devem ser selecionados.

Quais documentos são fornecidos com amortecedores corta-fogo?

Os amortecedores corta-fogo certificados incluem o relatório de teste, certificado de conformidade e instruções de instalação. Os documentos específicos dependem do padrão de certificação solicitado, como GB, EN ou UL.

Sobre DeFa

DeFa é a marca de produtos da Shengyuan Technology, fabricante especializada em hardware de controle ambiental e sistemas eletrônicos de alta tensão. Os produtos de amortecimento da empresa se beneficiam da mesma disciplina de engenharia aplicada aos seus equipamentos de fornecimento de energia e purificação, com atenção à seleção de materiais, tolerâncias e confiabilidade a longo prazo.
