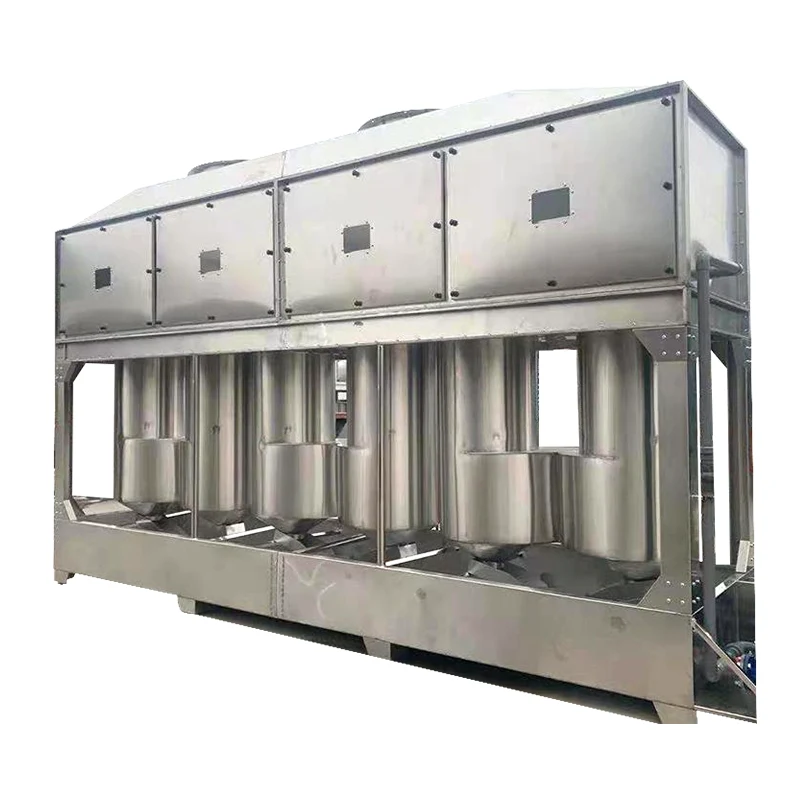

Torre de pulverização híbrida ciclone

A Cyclone Hybrid Spray Tower é um dispositivo de nova geração de tratamento de gases residuais úmidos de alta eficiência que integra a tecnologia tradicional de lavagem por pulverização com a tecnologia de separação híbrida de ciclone. Ele foi projetado principalmente para o tratamento abrangente de gases residuais industriais ácido-base, partículas de poeira, vapores de óleo e emissões odoríferas.

Ao contrário das torres de pulverização convencionais que dependem exclusivamente de lavagem de água em um único estágio, este equipamento alcança uma eficiência de purificação significativamente melhorada através de múltiplos processos: turbulência de ciclone de alta velocidade, pulverização atomizada em vários estágios, contato gás-líquido suficiente e separação por desidratação ciclônica. Tornou-se o principal equipamento para pré-tratamento de gases residuais industriais, purificação profunda de estágio intermediário e descarga ambientalmente compatível. Adaptável a condições de alto fluxo de ar, alta concentração e mistura complexa de gases residuais, é amplamente utilizado em aplicações de processamento de máquinas, fabricação de produtos químicos, pintura, eletrônica, produtos farmacêuticos, impressão e tingimento e desodorização municipal, resolvendo efetivamente pontos problemáticos da indústria, como altas concentrações de poeira, emissões excessivas de gases ácido-base, névoa pesada e purificação não conforme.

Princípio Operacional

Apresentando uma estrutura de gabinete cilíndrica vertical resistente à corrosão, a Cyclone Hybrid Spray Tower oferece excelente resistência a ácidos e álcalis, proteção contra corrosão e resistência ao envelhecimento. Seu processo de purificação segue três etapas sequenciais:

1. Pré-separação do ciclone: ​​O gás residual entra na torre tangencialmente através da entrada inferior, formando um fluxo de ar turbulento giratório de alta velocidade sob a ação de estruturas guia do ciclone. A força centrífuga primeiro completa a separação inercial de grandes partículas de poeira, gotículas e impurezas.

2. Lavagem por pulverização em vários estágios: O fluxo de ar então sobe através de múltiplas zonas de pulverização atomizadas. Um sistema de pulverização de alta pressão atomiza a água circulante em finas gotículas de névoa que fazem contato total em contracorrente com o gás residual, adsorvendo, neutralizando e degradando gases ácido-base, VOCs, fumaça e moléculas de odor.

3. Desidratação e Desembaçamento Ciclônico: Finalmente, o gás passa por um módulo de desidratação e desembaçamento ciclônico que intercepta vapor d'água e gotículas. O gás seco e limpo é descarregado do topo da torre em conformidade com os padrões de emissão.

Principais vantagens

Como uma iteração atualizada das torres de pulverização tradicionais, a Torre de Pulverização Híbrida Cyclone aborda pontos críticos da indústria, incluindo baixa eficiência de purificação, entupimento frequente, alta resistência ao ar, má adaptabilidade às condições de trabalho e forte arrastamento de névoa. Suas principais vantagens competitivas em relação aos equipamentos de lavagem convencionais são:

1. Purificação híbrida de ciclone para eficiência superior de tratamento

As torres de pulverização tradicionais dependem exclusivamente da lavagem com água, resultando em curto tempo de permanência do gás e mistura irregular de gás-líquido, com eficácia limitada para gases residuais de concentração média a alta. A Torre de Pulverização Híbrida Cyclone apresenta uma inovadora estrutura de entrada de ar tangencial que cria turbulência rotacional de alta velocidade, permitindo a separação primária de pré-tratamento de partículas grandes por meio da força centrífuga.

A estrutura do ciclone de alta velocidade prolonga efetivamente o tempo de residência do gás dentro da torre. Combinado com um sistema de pulverização atomizado multicamadas de alta densidade que atomiza totalmente o líquido de lavagem circulante em uma névoa fina, ele alcança contato abrangente e sem ângulo morto entre o gás residual e a solução de lavagem. Isso proporciona mais de 95% de eficiência de purificação para gases residuais ácido-base e eficiência de remoção estável de mais de 90% para partículas, lidando facilmente com condições complexas de mistura de gases residuais e atendendo a rigorosos padrões de emissão ambiental.

2. Estrutura aberta sem embalagem elimina entupimento e escamação

As torres de pulverização convencionais dependem de camadas de empacotamento para aumentar a área de contato gás-líquido. No entanto, os poros da embalagem absorvem facilmente impurezas de poeira e contaminantes pegajosos, levando ao acúmulo de poeira, endurecimento e descamação ao longo do tempo. Isto causa aumento da resistência do ar, redução do fluxo de ar e falha na purificação, exigindo paradas frequentes para desmontagem e limpeza que interrompem a produção e aumentam os custos de manutenção.

A Torre de Pulverização Híbrida Cyclone abandona o design de embalagem tradicional em favor de uma estrutura híbrida de ciclone aberta, sem poros facilmente obstruídos. A lavagem turbulenta do fluxo de ar e a lavagem contínua com névoa de água criam um efeito de autolimpeza, com impurezas caindo rapidamente no tanque de água sem acumulação. Essa excepcional resistência ao entupimento, incrustações e contaminação pegajosa permite uma operação estável a longo prazo em condições industriais adversas com altos níveis de poeira, umidade e impurezas, reduzindo significativamente as falhas do equipamento e o tempo de inatividade.

3. Baixa resistência ao ar e alto rendimento para operação contínua com eficiência energética

As torres de pulverização compactas tradicionais têm alta resistência ao ar devido a inúmeras estruturas internas de obstrução, levando à atenuação do fluxo de ar, alta carga do ventilador e aumento do consumo de energia. A Torre de Pulverização Híbrida Cyclone apresenta dutos de ar internos suaves e desobstruídos, sem estruturas de bloqueio redundantes, resultando em resistência geral do sistema extremamente baixa.

Ele mantém a pressão de ar original da tubulação e a capacidade de ventilação sem exigir aumento do ventilador, reduzindo efetivamente o consumo de energia do equipamento. O sistema suporta 7x24 horas de operação estável ininterrupta com fluxo de ar consistente e desempenho de purificação, adaptando-se perfeitamente aos requisitos contínuos de tratamento de gases residuais industriais de alto volume, ao mesmo tempo que equilibra eficiência de purificação e economia de energia.

4. A desidratação ciclônica de alta eficiência elimina a fumaça branca e a corrosão do equipamento

Os equipamentos de pulverização convencionais geralmente descarregam gases residuais arrastados por grandes quantidades de gotículas finas de névoa, causando emissões de fumaça branca e vapor de água que afetam o ambiente da fábrica. Isso também leva ao acúmulo de água na tubulação, corrosão por umidade do ventilador e arrastamento secundário de poeira, encurtando a vida útil de todo o sistema de gases residuais.

A Torre de Pulverização Híbrida Cyclone está equipada com um módulo dedicado de desidratação e desembaçamento ciclônico na parte superior que intercepta com precisão gotículas finas de névoa e umidade residual, alcançando a separação completa do gás-água. O gás descarregado é seco e limpo, eliminando a entrada de fumaça branca e vapor de água na fonte. Isso protege efetivamente tubulações, ventiladores e outros equipamentos de suporte a jusante, reduzindo danos por corrosão e prolongando a vida útil de todo o sistema de purificação.

5. Resistente à corrosão, fácil de manter com excelente desempenho de custo

Construído com um processo integrado de formação de gabinete resistente à corrosão, o equipamento oferece excelente resistência a ácidos e álcalis, proteção contra corrosão, resistência ao envelhecimento e tolerância a altas temperaturas, adaptando-se a diversas condições corrosivas de tratamento de gases residuais. Sua estrutura robusta resulta em taxas de falhas extremamente baixas.

O design simples e compacto facilita a desmontagem e manutenção. O sistema de circulação de água pode ser reutilizado, com perda mínima de consumíveis e sem necessidade de gaxeta frequente ou substituição de elemento filtrante, economizando significativamente custos de manutenção de material e mão de obra. Compatível com novos projetos de proteção ambiental industrial e modernização de equipamentos de pulverização antigos, oferece ampla adaptabilidade e rápida implementação, proporcionando operação estável e compatível a longo prazo com uma única instalação.

Cenários de aplicativos primários

· Processamento de máquinas: Tratamento de pó de esmerilhamento, fumaça de óleo de corte e fumaça de soldagem

· Fabricação Química: Neutralização de gases residuais ácido-base e absorção de odores químicos

· Pintura e Revestimento: Pré-tratamento de névoa de tinta e gases residuais orgânicos

· Indústria Eletrônica: Remoção de fumos de solda e vapores de limpeza química

· Farmacêutica: Tratamento de odores de fermentação e emissões de solventes

· Impressão e Tingimento: Remoção de odores de tinta e emissões auxiliares de tingimento

· Desodorização Municipal: Controle de odores em estações de lixo, estações de tratamento de esgoto e banheiros públicos

Conclusão

A Torre de Pulverização Híbrida Cyclone representa um avanço significativo na tecnologia de tratamento de gases residuais úmidos, abordando efetivamente as limitações das torres de pulverização tradicionais. Com suas principais vantagens de purificação híbrida de ciclone, design anti-entupimento sem embalagem, baixo consumo de energia, desidratação eficiente e fácil manutenção, tornou-se a solução preferida para gases residuais industriais de base ácida, fumaça de poeira e tratamento abrangente de odor de VOC.

À medida que as regulamentações ambientais continuam a se fortalecer, a Torre de Pulverização Híbrida Cyclone fornece às empresas uma solução de tratamento de gases residuais confiável, econômica e compatível, apoiando o desenvolvimento industrial sustentável e ao mesmo tempo garantindo que os requisitos de proteção ambiental sejam atendidos.
