Amortecedor redondo de controle de volume de ar

Os amortecedores de controle de volume de ar redondo DeFa são usados ​​para ajustar o fluxo de ar em sistemas de dutos circulares. A gama de produtos inclui versões operadas manualmente e versões motorizadas com atuadores elétricos. Diâmetros nominais de Φ100 a Φ2000 podem ser produzidos. Os materiais padrão do corpo incluem aço carbono e aço inoxidável. Esses amortecedores são fornecidos pela Shengyuan Technology sob a marca DeFa, fabricante com mais de 20 anos de experiência em equipamentos de controle ambiental e sistemas de energia de alta tensão.

Os amortecedores são adequados para ventilação, ar condicionado e sistemas de ar de processo onde é necessário equilibrar o fluxo de ar ou controlar a zona. Estão disponíveis dimensões padrão e tamanhos personalizados. O projeto se concentra no movimento confiável da lâmina, baixo vazamento na posição fechada e compatibilidade com sinais comuns de controle do atuador.

Parâmetros Técnicos

Modos de controle

Operação Manual

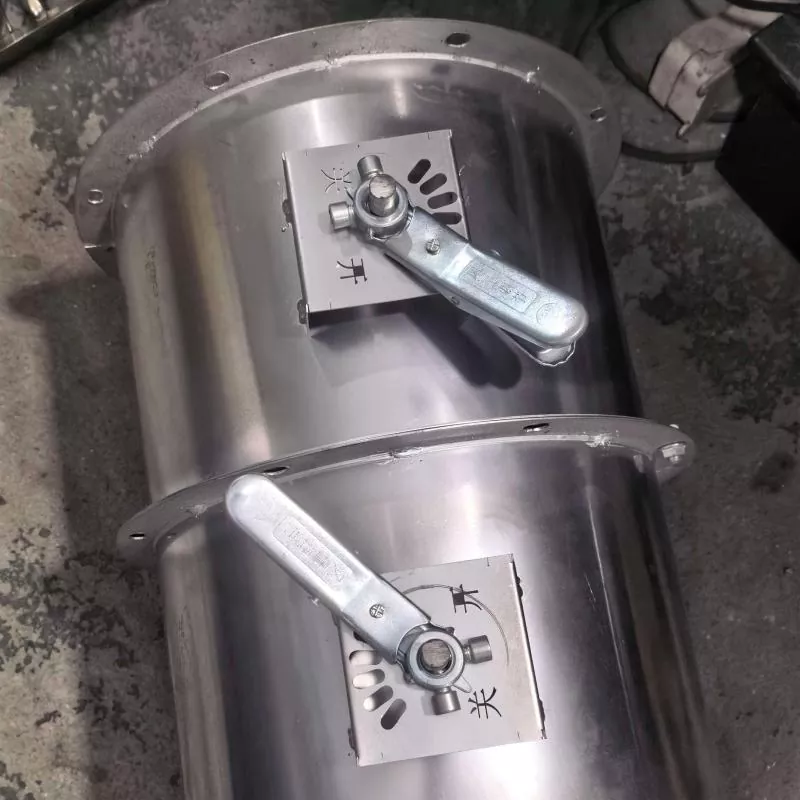

A versão manual está equipada com manípulo quadrante de bloqueio ou volante. A posição da alça indica o ângulo da lâmina e pode ser fixada após o ajuste. Este tipo é comumente usado durante o comissionamento do sistema para equilibrar dutos ramificados. Nenhuma alimentação externa é necessária.

Operação Motorizada

A versão motorizada utiliza um atuador elétrico montado no eixo do amortecedor. O atuador pode ser controlado por um sistema de gerenciamento predial ou por um controlador de ambiente. Os atuadores modulantes aceitam sinais de 0-10 V ou 4-20 mA para ajuste contínuo. Atuadores de duas posições estão disponíveis para operação simples de abertura e fechamento.

Combinado manual e motorizado

Algumas configurações permitem acionamento manual e atuação elétrica. Uma função de cancelamento manual no atuador permite a operação local durante a manutenção ou quando há falta de energia. Esta opção combinada é útil para comissionamento e ajuste de emergência.

Detalhes de construção

O corpo do amortecedor é formado por chapa de aço laminado ou aço inoxidável, com seção transversal circular correspondente ao duto. Para diâmetros de até aproximadamente Φ300 mm, uma única lâmina borboleta é típica. Para diâmetros maiores, arranjos de múltiplas lâminas com movimento de lâmina oposto ou paralelo são usados ​​para manter uma modulação suave do fluxo de ar.

Os eixos das lâminas são suportados por rolamentos autolubrificantes. As vedações da borda da lâmina e os batentes internos reduzem o vazamento de ar quando o amortecedor está fechado. A superfície externa pode ser galvanizada, pintada ou deixada como aço inoxidável natural de acordo com as exigências ambientais.

Seleção de Materiais

• Aço carbono:Adequado para ventilação geral e ar condicionado. Acabamentos galvanizados ou revestidos a pó fornecem resistência básica à corrosão para uso interno.
• Aço inoxidável 304:Recomendado para ambientes úmidos, como piscinas, cozinhas e edifícios costeiros.
• Aço inoxidável 316:Usado em exaustão de fumos químicos, ventilação de laboratório e outras aplicações com gases corrosivos.

Notas de instalação

• Instale o amortecedor em uma seção reta do duto. Uma passagem reta de 2 a 3 diâmetros de duto a montante e a jusante melhora a medição de vazão e a precisão do controle.
• Para amortecedores manuais, certifique-se de que a alavanca esteja acessível para ajuste e que a escala de posição esteja visível.
• Para comportas motorizadas, verifique se o sentido de rotação do atuador corresponde ao sinal de controle antes de fechar o duto.
• Use conexões flexíveis onde for necessário isolamento de vibração.
• Para modelos flangeados, aperte os parafusos uniformemente para evitar distorção do corpo.

Manutenção

• A cada 3 meses:Verifique se as lâminas se movem livremente sem emperrar. Limpe a poeira das bordas da lâmina e das vedações.
• A cada 6 meses:Inspecione os rolamentos quanto a desgaste e verifique se o feedback da posição do atuador corresponde ao ângulo real da lâmina.
• Anualmente:Para versões motorizadas, teste o curso completo e a função à prova de falhas, se aplicável. Substitua as vedações gastas ou peças corroídas.

Perguntas frequentes

O amortecedor pode ser atualizado de manual para motorizado posteriormente?

Em muitos casos, sim. O eixo do amortecedor pode aceitar um atuador elétrico se um suporte de montagem for adicionado. No entanto, é melhor especificar a versão motorizada no momento do pedido porque o comprimento do eixo e os requisitos de torque podem ser diferentes. Nossa equipe pode aconselhar sobre opções de retrofit.

Qual diâmetro deve ser escolhido para um determinado fluxo de ar?

O diâmetro deve corresponder ao tamanho do duto e à velocidade do ar projetada. Uma velocidade típica de projeto para dutos de ventilação é de 4 a 8 m/s. Com base nisso, o diâmetro pode ser calculado. Se você fornecer o volume e a pressão do fluxo de ar, poderemos ajudar a confirmar o tamanho apropriado do amortecedor.

Qual torque do atuador é necessário?

O torque do atuador depende da área do amortecedor, do tipo de lâmina e da pressão diferencial. Para diâmetros pequenos até Φ300 mm, 5 Nm geralmente são suficientes. Para diâmetros maiores ou diferenciais de pressão elevados, podem ser necessários 10 Nm a 20 Nm ou mais. Podemos recomendar um atuador adequado com base nas suas condições.

O amortecedor é adequado para instalação externa?

Sim, se o material apropriado e a proteção do atuador forem selecionados. Corpo em aço inoxidável e atuador IP54 ou superior são recomendados para uso externo. Uma proteção contra intempéries sobre o atuador também é recomendada.

O amortecedor fornece fechamento hermético?

A classe de vazamento padrão não é à prova de bolhas. Para a maioria das aplicações de balanceamento de ventilação, a Classe 1 ou 2 é suficiente. Se for necessária uma vedação mais estanque, vedações especiais e design de lâmina podem ser fornecidos, mas o desempenho totalmente hermético é limitado pelo design circular da lâmina.

Quais informações são necessárias para uma cotação?

Forneça o diâmetro, material, modo de controle (manual ou motorizado), tensão do atuador e tipo de sinal e quaisquer requisitos especiais, como padrão de flange ou acabamento superficial. Isso nos permite preparar uma oferta precisa.
