Fonte de alimentação de purificação inteligente e conjunto de sistema de controle

O conjunto de fonte de alimentação e sistema de controle de purificação inteligente DeFa é um controle integrado e fonte de alimentação plataforma lançada pela Shengyuan Technology para projetos de tratamento de gases residuais industriais. Integra altamente um gerador de alta frequência e alta tensão, uma unidade de controle inteligente Siemens PLC, lógica de proteção de segurança multicamadas, Capacidades de controle remoto IoT e interfaces de gerenciamento para equipamentos auxiliares. O sistema oferece confiabilidade, fonte de alimentação inteligente e segura e gerenciamento operacional para purificação eletrostática, de plasma e híbrida equipamento. Ele foi projetado para simplificar a instalação e a manutenção, reduzir a dependência de trabalho manual e eliminar riscos operacionais na fonte através de mecanismos de segurança proativos.

Arquitetura Central e Módulos Funcionais

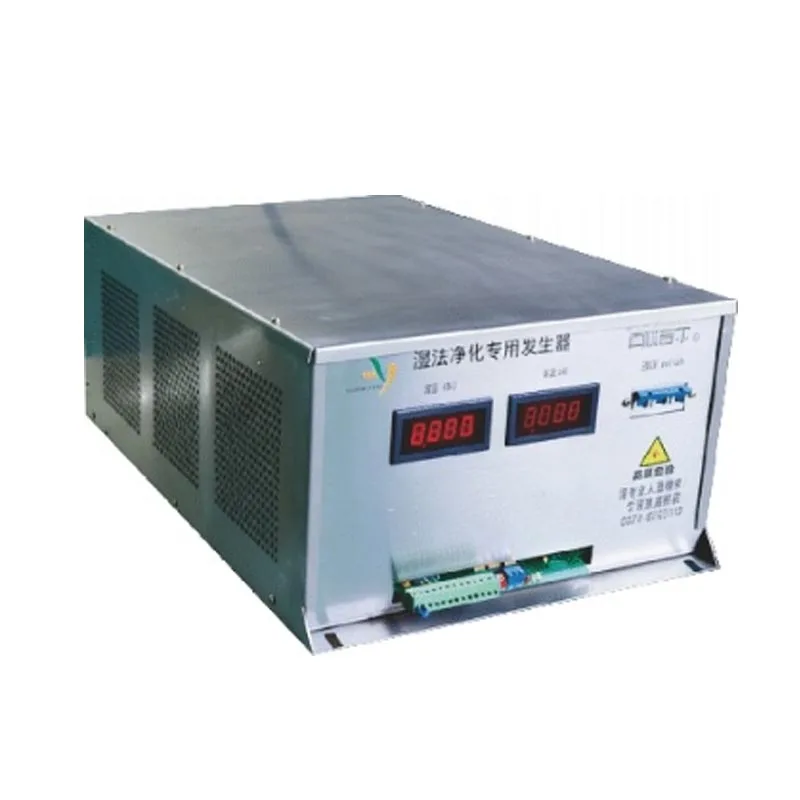

1. Gerador integrado de alta frequência e alta tensão

Apresenta um design compacto, totalmente funcional e integrado de alta frequência. Em comparação com a energia de frequência de linha tradicional fornecimentos, a saída de alta frequência aumenta significativamente o número de descargas efetivas por ciclo, aumentando eficiência de purificação em mais de 10%. Todos os parâmetros operacionais são configurados e gerenciados por um programa PLC, permitindo Inicialização "plug-and-play": os parâmetros predefinidos de fábrica eliminam a necessidade de ajustes repetidos no local por especialistas engenheiros. Durante a operação, o sistema ajusta automaticamente as características de saída com base nas condições em tempo real, evitando paradas frequentes causadas por flutuações operacionais e garantindo o desempenho contínuo e estável do equipamento.

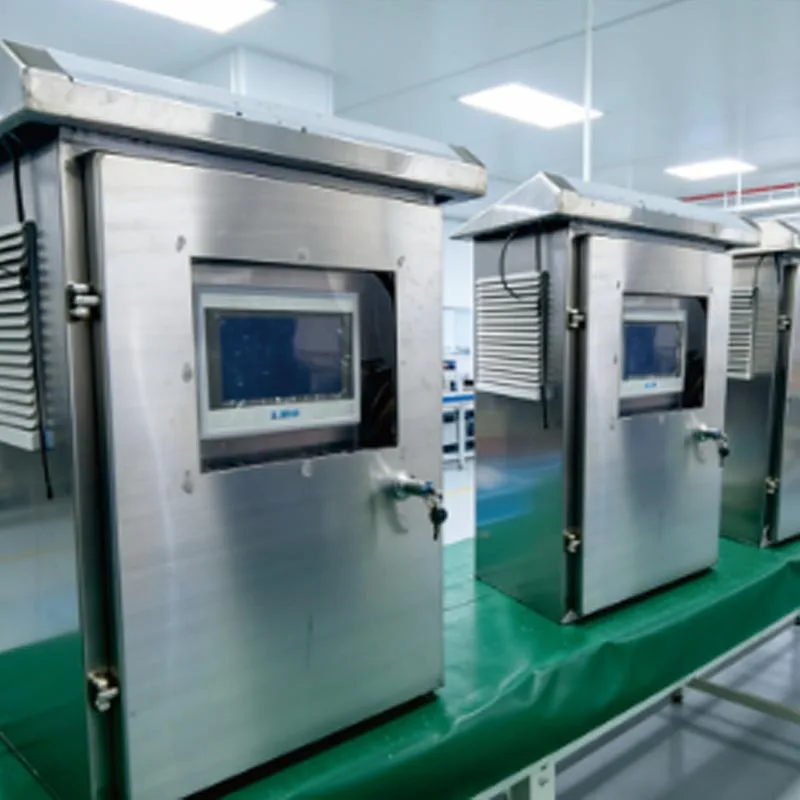

2. Núcleo de controle inteligente Siemens PLC

Centrado em um PLC Siemens, o conjunto de fonte de alimentação e sistema de controle de purificação inteligente incorpora controle algoritmos otimizados pela Shengyuan Technology com base em duas décadas de dados de engenharia. Todas as funções do sistema – variando de saída de alta tensão, regulação da velocidade do ventilador e sequências de limpeza para intertravamentos de segurança - estão integrados em um sistema unificado lógica de controle. O sistema oferece dois modos de operação (automático e manual): em modo automático, controle flexível a tecnologia permite que o gerador se adapte a condições complexas e flutuantes de gases de combustão; em modo manual, manutenção o pessoal pode fazer ajustes precisos com base nos requisitos do local. Os logs do sistema registram automaticamente todos os parâmetros mudança e evento operacional, facilitando rastreabilidade e diagnóstico.

3. Sistema ativo de proteção contra incêndio de três camadas

A segurança é o princípio orientador do projeto do conjunto de controle DeFa; o sistema estabelece um incêndio de três níveis mecanismo de prevenção e proteção operando de fora para:

Proteção Nível 1 – Detecção de perigo frontal: Quando sensores de detecção de faíscas instalados no duto de entrada detectam faíscas ou partículas de alta temperatura nos gases de combustão, o PLC aciona imediatamente o desligamento do sistema e pode ativar incêndio sprinklers ou válvulas de corte, interrompendo o perigo antes que ele atinja o equipamento.

Proteção Tier 2 – Proteção Lógica do Programa: Usando limites predefinidos para corrente, temperatura e pressão flutuações, o sistema monitora continuamente descargas anormais ou tendências de superaquecimento localizado. Se um limite é acionado, o sistema reduz automaticamente a potência de saída ou corta a alta tensão para evitar potencial riscos de se transformar em chamas abertas.

Proteção Tier 3 – Monitoramento de Autosegurança do Gerador: O gerador de alta tensão realiza autoverificações em tempo real para arcos, curtos-circuitos e sobrecargas durante a inicialização e operação. Se algum parâmetro operacional se desviar na faixa segura, o gerador corta imediatamente a saída e reporta uma falha; a operação só pode ser retomada uma vez as condições voltam ao normal e o sistema confirma o status.

Múltiplas medidas de proteção garantem que o equipamento seja controlado antes mesmo de um incêndio começar, tornando-o particularmente adequado para o tratamento de gases de exaustão industriais contendo componentes combustíveis.

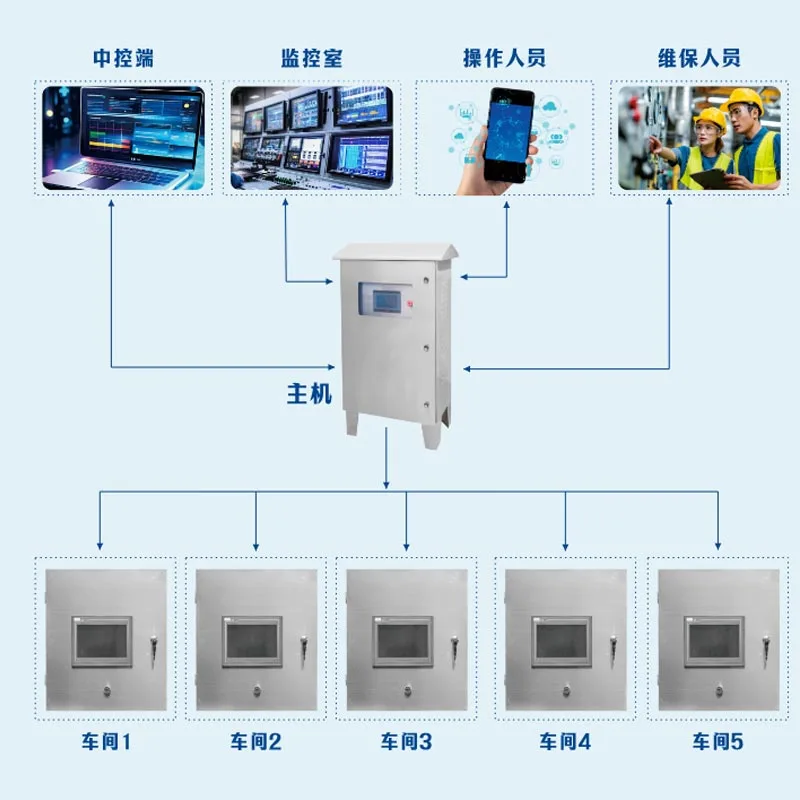

4. IoT e sistema de controle multiponto

A fonte de alimentação de purificação inteligente e o conjunto do sistema de controle vêm como padrão com uma comunicação IoT interface, suportando vários métodos de gerenciamento remoto:

• Controle remoto de aplicativos: os usuários podem monitorar o status do equipamento, receber alarmes de falha e executar liga/desliga ou ajustes de parâmetros a qualquer hora e em qualquer lugar por meio de um aplicativo móvel, reduzindo significativamente os custos de inspeção de rotina.

• Gerenciamento centralizado (HMI/sala de controle central): apresenta interfaces de fibra óptica ou Ethernet para uma operação perfeita integração com DCS de fábrica ou salas de controle central, permitindo monitoramento centralizado e registro de dados para múltiplos unidades de purificação.

• Controle Multiponto/Tela Dividida: Para sites de grande porte, telas de controle adicionais podem ser instaladas; estes comunicar-se com o gabinete de controle principal via Ethernet ou fibra óptica, permitindo o controle local em diferentes locais com sincronização de informações em tempo real entre telas.

• Partida/Parada Sincronizada Remota: Suporta intertravamento de sinal com equipamentos associados (como linha de produção ventiladores) para sincronizar o sistema de purificação com o processo de produção, evitando assim o desperdício de energia durante o tempo ocioso operação.

5. Controle de equipamentos auxiliares e O&M com um toque

O sistema integra interfaces de controle para equipamentos auxiliares, como ventiladores, bombas de limpeza e pulverizadores torres - eliminando a necessidade de gabinetes de controle adicionais:

• Controle de Ventiladores: Fornece saídas para partida/parada de ventiladores e regulação de velocidade; a velocidade do ventilador pode ser ajustada através do tela sensível ao toque ou remotamente, e a lógica de partida/parada é integrada ao sistema de intertravamento de segurança.

• Função de Limpeza Automática: A bomba de limpeza suporta limpeza programada e configurações de duração; em condições propenso a incrustações (por exemplo, muita poeira ou névoa de óleo), isso reduz efetivamente a frequência da limpeza manual e mantém a eficiência de purificação estável.

• Saídas vinculadas (por exemplo, torres de pulverização): Inclui saídas de contato seco reservadas para conexão com equipamentos externos como torres de pulverização e válvulas, permitindo a coordenação lógica em todo o sistema de tratamento.

• Controle do sistema com um toque: os usuários simplesmente pressionam um único botão de partida e o sistema ativa o gerador, o ventilador, unidades de limpeza e outros equipamentos na sequência predefinida; o desligamento é realizado de forma semelhante com um toque, evitando procedimentos complexos de várias etapas e o risco de erros operacionais. As tarefas de limpeza e manutenção também podem ser executado automaticamente por meio de uma entrada de comando único.

Visão geral das interfaces funcionais do sistema

Cenários típicos de aplicação

● Sistemas industriais de purificação de VOC (eletrostático/plasma)
● Projetos de purificação de fumos de cozinhas comerciais
● Projetos de controle de odores
● Tratamento de fluxos de exaustão complexos contendo névoa de óleo, névoa ácida e partículas
● Suporte, modernização e atualização de equipamentos de proteção ambiental de médio a grande porte

Perguntas frequentes

Este sistema pode acionar diretamente equipamentos de purificação eletrostática ou de plasma?

Sim. O sistema possui um gerador integrado de alta frequência e alta tensão projetado especificamente para aplicações tais como precipitação eletrostática e descarga de barreira dielétrica; parâmetros de saída podem ser combinados de forma flexível via programação para vários modelos de campos elétricos de purificação ou reatores de plasma. Também oferecemos adaptação de parâmetros serviços para atender a requisitos de carga específicos.

É verdade que o gerador de alta tensão não requer comissionamento no local?

Sim. O gerador vem pré-carregado com parâmetros de linha de base otimizados com base em ampla experiência em engenharia; o sistema funciona automaticamente quando a carga e a fonte de alimentação estão corretamente conectadas no local. É dinamicamente ajusta com base nas flutuações na temperatura, umidade e concentração dos gases de combustão, eliminando a necessidade do ajustes manuais frequentes de parâmetros exigidos por equipamentos tradicionais. O modo manual – e o ajuste fino subsequente – é necessário apenas para condições operacionais altamente incomuns ou ajustes específicos iniciados pelo usuário.

Quão confiável é o sistema de proteção contra incêndio de três níveis?

O mecanismo de proteção de três níveis forma um circuito fechado, que vai desde a detecção de perigos externos e tendências internas análise até autoverificações em nível de componente. A proteção de nível 1 utiliza sensores físicos para detectar faíscas diretamente; Nível 2 depende de limites de segurança monitorados por meio de varredura de PLC de alta velocidade; e o Nível 3 consiste em proteção em nível de hardware dentro da própria fonte de alimentação de alta tensão. Esta arquitetura em camadas foi validada em centenas de projetos industriais, mitigando efetivamente os riscos associados ao tratamento de gases residuais contendo combustíveis componentes.

Como é garantida a segurança do controle remoto?

O sistema utiliza protocolos de comunicação de nível industrial com transmissão de dados criptografados e gerenciamento em camadas de privilégios de operação remota. Funções críticas – como paradas de emergência e intertravamentos de segurança – operam independentemente do link de comunicação, garantindo que a lógica de segurança local permaneça eficaz mesmo se remoto a comunicação é interrompida. Recomendamos o uso de funções remotas para monitoramento e operações rotineiras de partida/parada, ao mesmo tempo que prioriza a lógica local para todas as ações críticas de segurança.

Ele pode interagir com nosso sistema de controle central existente?

Sim. O sistema fornece interfaces Ethernet e de fibra óptica padrão e suporta protocolos industriais como Modbus TCP, facilitando a integração com DCS, SCADA ou plataformas de controle central de terceiros. Nossa equipe técnica pode avaliar e desenvolver soluções personalizadas se protocolos específicos forem necessários.

O que acontece se o sistema funcionar mal quando não houver pessoal profissional no local?

O sistema inclui uma função de autodiagnóstico integrada; a tela mostra claramente códigos de falha e descrições, enquanto o aplicativo remoto envia simultaneamente notificações de alarme. Técnico da Shengyuan Technology A equipe de suporte utiliza recursos de acesso remoto para analisar diretamente os logs do sistema e parâmetros em tempo real, orientando pessoal no local através de solução de problemas; conseqüentemente, a maioria dos problemas pode ser resolvida sem a necessidade de uma visita no local visita de um especialista.

Antecedentes Técnicos do Fabricante

A Shengyuan Technology (marca DeFa) possui mais de duas décadas de experiência técnica em remediação ambiental e ar purificação, especializada em pesquisa e desenvolvimento e fabricação de fontes de alimentação de alta tensão, aplicações de plasma e sistemas de controle inteligentes. Nossas principais competências abrangem áreas como unidades eletrostáticas de alta potência, redução de COV e controle de odores, com produtos atendendo mercados na América do Norte, Europa Ocidental e Sudeste Asiático. Construído sobre engenharia de algoritmos baseados em dados e projetados com foco em estabilidade e segurança, os sistemas de controle DeFa são dedicados para fornecer soluções confiáveis de controle central e fornecimento de energia para integradores de equipamentos ambientais em todo o mundo.
