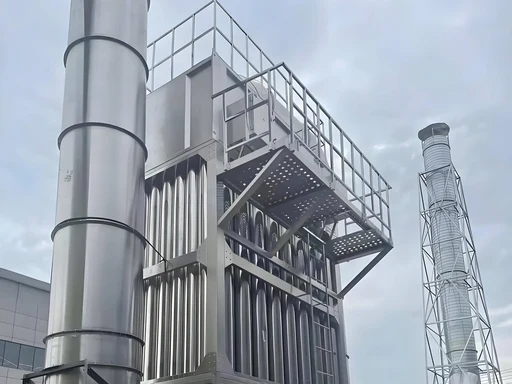

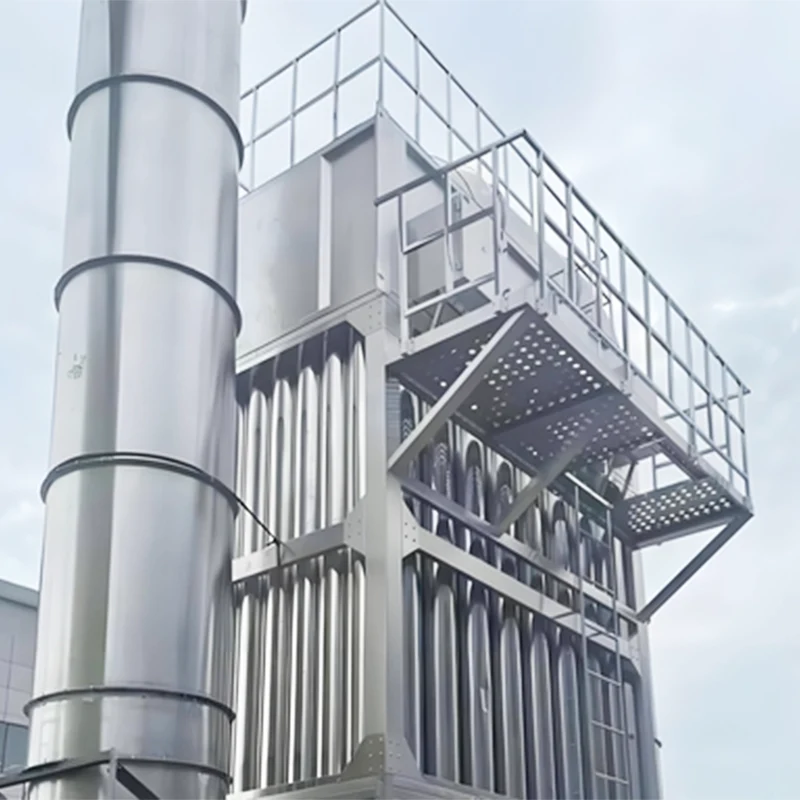

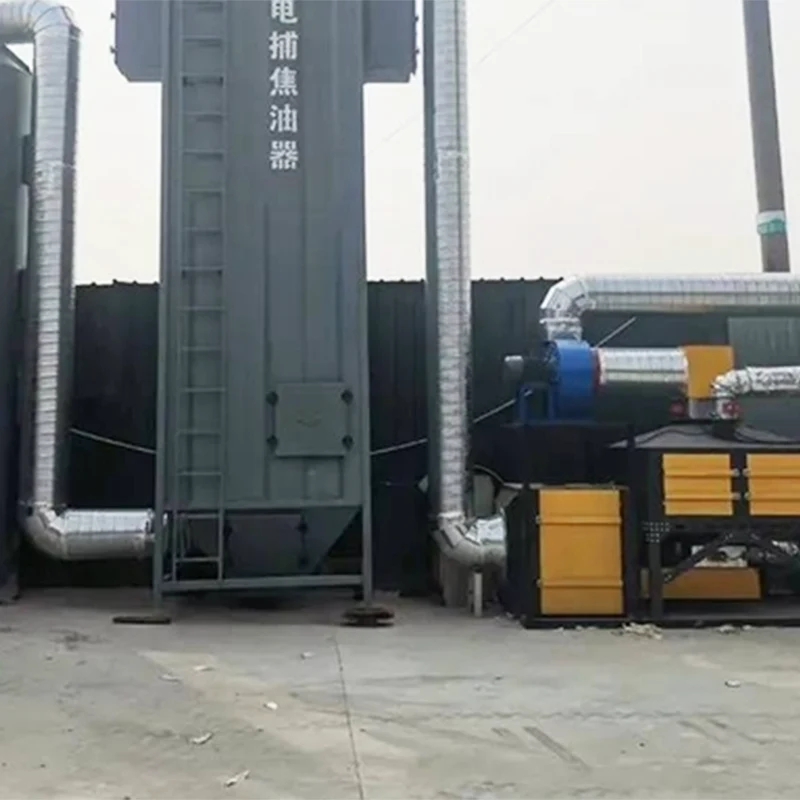

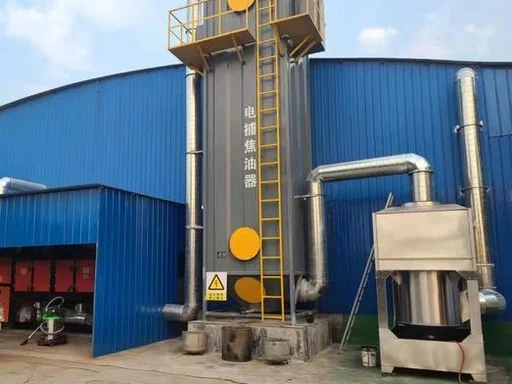

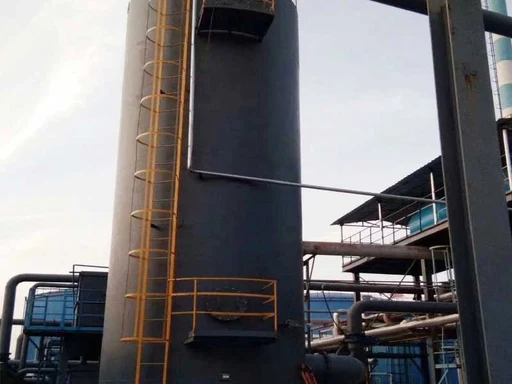

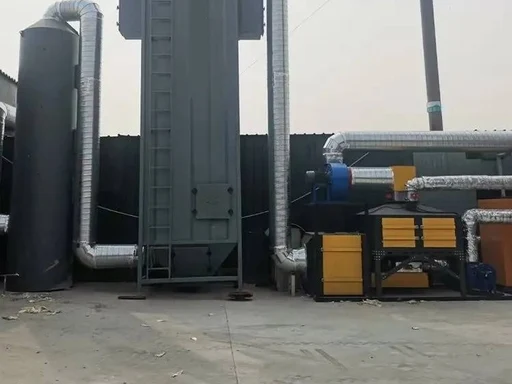

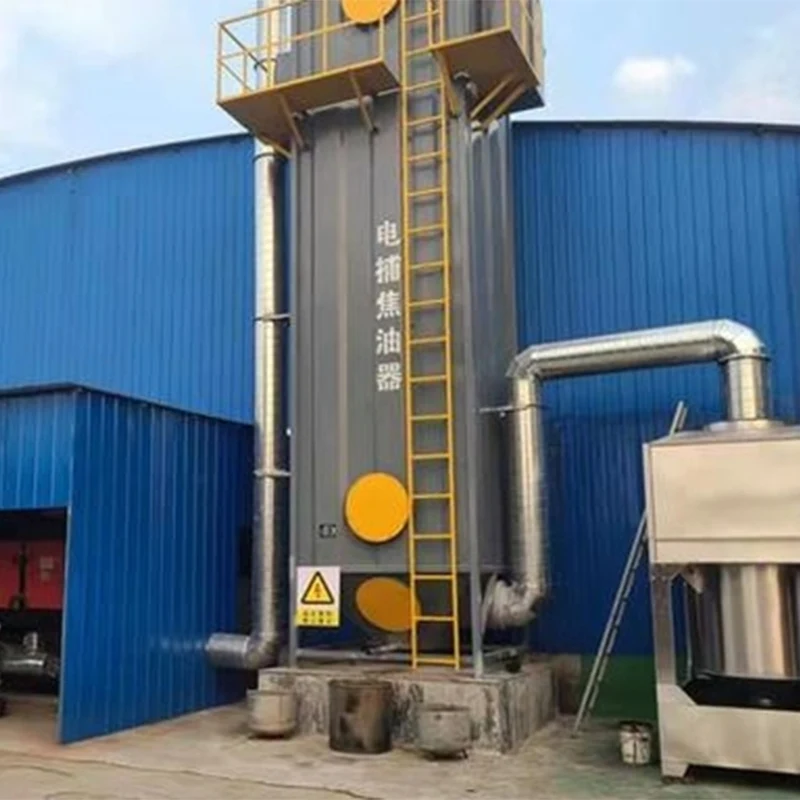

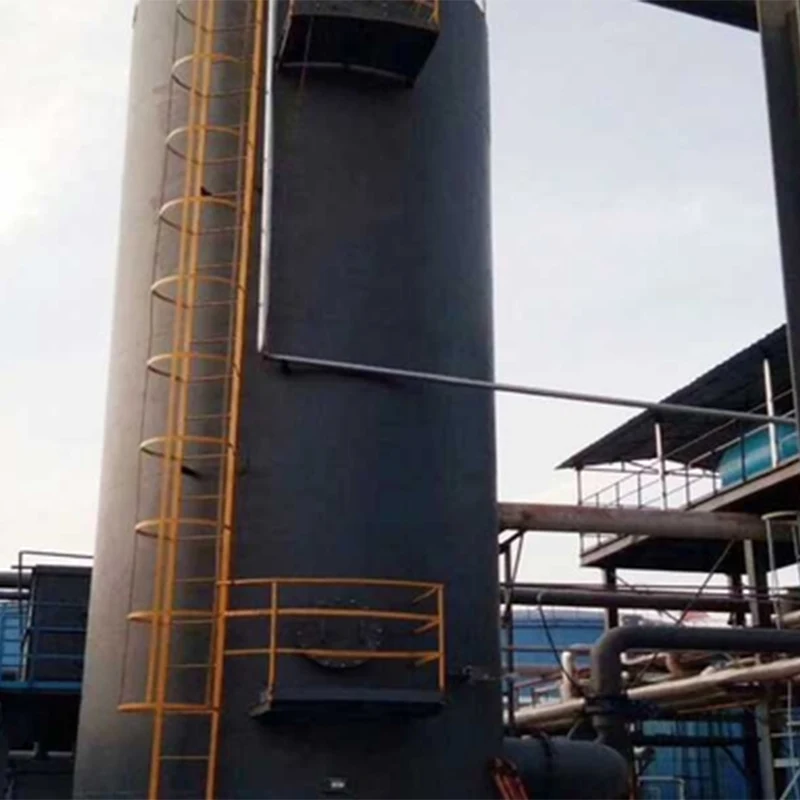

Precipitador Eletrostático

O Precipitador Eletrostático (ESP) é um dispositivo de purificação de núcleo que separa gotículas de alcatrão, poeira fina, névoa de óleo e negro de fumo dos gases de escape por meio de campos eletrostáticos CC de alta tensão. Apresentando alta eficiência de remoção de alcatrão, baixa resistência ao fluxo de ar, resistência a altas temperaturas e materiais capturados recicláveis, é amplamente utilizado para tratar gases de exaustão carregados de alcatrão de alta viscosidade em indústrias de coque, produtos químicos de carvão, forjamento a quente, caldeiras de biomassa, asfalto, borracha e produção de carbono.

1. Princípio de funcionamento básico (adsorção eletrostática de alta tensão)

O processo de purificação segue cinco etapas:Ionização de campo elétrico → Carregamento de gotículas → Migração direcional → Adsorção e coleta → Drenagem de óleo por gravidade.

1. Descarga Corona e Ionização: O gabinete de controle de alta tensão emite alta tensão CC negativa de 40–80 kV para eletrodos corona (cátodos), formando um forte campo elétrico com eletrodos coletores aterrados (ânodos). O ar dentro do campo é ionizado em elétrons massivos e íons negativos para criar uma zona corona.

2. Carregamento de gotículas: O gás de escape contendo gotículas de alcatrão (0,1–100 μm), névoa de óleo e poeira entra pela parte inferior. Partículas de alcatrão e névoa adsorvem íons negativos e ficam carregadas negativamente ao passarem pelo campo elétrico.

3. Migração Direcional: Impulsionadas pela força do campo elétrico, as gotículas carregadas movem-se rapidamente em direção aos eletrodos coletores aterrados.

4. Adsorção e coleta: As gotas aderem à superfície do eletrodo e liberam cargas elétricas. Quando o alcatrão acumulado atinge uma certa espessura, ele flui por gravidade para o reservatório de óleo na parte inferior para coleta e reciclagem.

5. Descarga de gás limpo: O gás purificado sai pela parte superior e flui para sistemas subsequentes de dessulfuração, desnitrificação ou ventilador.

2. Principais Tipos Estruturais (Classificados por Eletrodos Coletores)

2.1 Tipo Honeycomb (Mainstream, Alta Eficiência e Layout Compacto)

· Eletrodo de coleta: Feixes de tubos hexagonais regulares em forma de favo de mel com tubulações paralelas para distribuição uniforme do fluxo de ar.

· Eletrodo Corona: Fios pontiagudos ou fios de aço instalados no centro de cada tubo alveolar.

· Vantagens: Eficiência de remoção ≥99,5%, baixa resistência (50–150 Pa), grande capacidade de movimentação de gases e estrutura compacta. Ideal para oficinas de forjamento a quente, caldeiras de biomassa e coquerias de pequeno e médio porte.

2.2 Tipo Tubular (Grande Capacidade e Fácil Manutenção)

· Eletrodo coletor: Tubos redondos de aço com diâmetro interno de 200–300 mm.

· Eletrodo Corona: Fio catódico suspenso fixado por ganchos superiores e inferiores dentro de cada tubo.

· Vantagens: Suporta temperaturas de até 250°C, antientupimento e fácil limpeza de cinzas, adequado para grandes fluxos de gases. Aplicado principalmente em grandes instalações de coque e tratamento de gases de alto forno.

2.3 Tipo de cilindro concêntrico (desatualizado, baixa vazão, raramente usado)

· Eletrodo coletor: Mangas concêntricas internas e externas com fio catódico montado no centro.

· Prós: Estrutura simples e baixo investimento inicial.

· Contras: Baixa eficiência de purificação, grande área ocupada e capacidade de processamento limitada. Gradualmente eliminado e substituído pelo tipo favo de mel.

3. Principais vantagens

1. Eficiência ultra-alta de remoção de alcatrão: Taxa de remoção de alcatrão e névoa de óleo ≥99,5%, com concentração de alcatrão na saída controlada abaixo de 10 mg/m³. Ele captura efetivamente gotículas finas de até 0,1 μm, superando equipamentos mecânicos de remoção de óleo, como separadores de ciclone e telas de filtro.

2. Baixa resistência e economia de energia: A resistência do ar é de apenas 50–150 Pa, reduzindo o consumo de energia do ventilador em 30%–50% em comparação com filtros de manga e lavadores, perfeitamente adequado para operação contínua de longo prazo.

3. Resistência a altas temperaturas para condições adversas: Opera de forma estável a 80–220°C continuamente e suporta temperaturas transitórias de até 250°C, adaptando-se a vapores de óleo de alta temperatura de forjamento a quente, gás de alcatrão de alta umidade de combustíveis de biomassa e gás bruto de coqueria.

4. Anti-incrustante e fácil manutenção: Nenhum meio filtrante para entupir. O alcatrão capturado flui automaticamente sem substituição frequente de consumíveis. A limpeza rotineira a vapor é suficiente, resultando em baixos custos anuais de manutenção.

5. Óleo usado recuperável para benefícios económicos: O alcatrão e o óleo usado recolhidos podem ser reciclados como combustível ou matérias-primas químicas para compensar despesas de electricidade e manutenção.

6. Protege o equipamento a jusante: Intercepta completamente o alcatrão, a névoa de óleo e a poeira para evitar o bloqueio da tubulação, o travamento do ventilador, a incrustação/queima do saco e o dimensionamento e corrosão da torre. Ele prolonga a vida útil do equipamento downstream em 2 a 3 vezes.

7. Melhora o ambiente da oficina e evita reclamações: Elimina fumaça amarela, névoa de óleo e odor pungente de alcatrão para aumentar a visibilidade. Converte emissões fugitivas em descargas organizadas, evitando penalidades ambientais e reclamações públicas.

8. Operação estável e à prova de explosão: Adota cátodo aterrado, caixas de isolamento seladas e dispositivos de intertravamento de temperatura para evitar faíscas elétricas e combustão espontânea de óleo acumulado, seguro para gases de combustão contendo vestígios de gases combustíveis.

4. Necessidade de instalação para indústrias de forjamento a quente, energia de biomassa e coque

4.1 Conformidade com Regulamentações Ambientais

A fumaça do óleo proveniente do forjamento a quente, o gás carregado de alcatrão da combustão de biomassa e o gás bruto da coqueria são poluentes estritamente regulamentados, incluindo VOCs, névoa de óleo e material particulado. Descargas diretas ou emissões excessivas resultarão em multas que variam de 100.000 a 1.000.000 RMB, suspensão da produção ou mesmo revogação de licenças de descarga. O EDP é a solução mais eficiente para a poluição por alcatrão e um dispositivo obrigatório para aprovação de EIA, aceitação de projetos e inspeções ambientais.

4.2 Garante Produção Normal

Alcatrão e óleo de alta viscosidade nos gases de escape bloqueiam facilmente tubulações, danificam ventiladores e danificam bolsas de filtro e instalações de dessulfurização sem tratamento adequado. As fábricas podem precisar desligar 2 a 3 vezes por mês para limpeza, causando enormes perdas de produção. Equipado com EDP, todo o sistema funciona suavemente, sem bloqueios ou corrosão, aumentando a eficiência geral da produção em 15% a 20%.

4.3 Redução de custos e crescimento de lucros

Comparado com a combinação tradicional de filtro + carvão ativado, o EDP não requer substituição regular de consumíveis. O seu consumo de energia é de apenas 0,3–0,5 kWh por 1.000 m³ de gás tratado. Para uma unidade com fluxo de gás de 100.000 m³/h, 50–100 toneladas de óleo usado podem ser recicladas todos os anos. A receita proveniente do óleo reciclado pode recuperar o investimento em equipamentos dentro de 1–2 anos.

4.4 Direcionado para Condições Especiais de Trabalho

· Forjamento a quente: Suporta fumaça de óleo de alta temperatura de 150–300°C, névoa de alta viscosidade e pó de grafite.

· Caldeiras de biomassa: Resolvem incrustações nos sacos causadas por alta umidade, alcatrão e poeira quando combinadas com filtros de mangas.

· Indústria de coque: Serve como equipamento essencial de pré-tratamento antes dos sopradores para proteger os sistemas de dessulfurização e desbenzilação de acompanhamento.

4.5 Prepara-se para políticas estritamente atualizadas

Os regulamentos sobre COV, fumos de petróleo e emissões de alcatrão continuam a ser mais rigorosos. A instalação antecipada alcança conformidade única e evita retrofits dispendiosos no futuro.

5. Terminologia Profissional (Para Documentos de Licitação, Propostas e Promoção)

Termos do equipamento principal

Precipitador elétrico de dissuasão (EDP), EDP em favo de mel, EDP tubular, EDP de cilindro concêntrico, Precipitador eletrostático de alta tensão, Eletrodo corona, Eletrodo coletor, Cárter de óleo, Caixa de isolamento, Gabinete de controle de alta tensão, Dispositivo de limpeza a vapor

Termos de Processo e Tecnologia

Adsorção eletrostática de alta tensão, descarga corona, ionização de campo elétrico, carregamento de gotículas, migração direcional, drenagem por gravidade, captura de alcatrão, purificação de névoa de óleo, remoção de poeira fina, tratamento de gases de combustão em alta temperatura, antiincrustante e antientupimento, economia de energia de baixa resistência, reciclagem de óleo residual, emissão organizada, coleta de emissões fugitivas

Termos de Condição de Aplicação

Fumaça de forjamento a quente, fumaça de estampagem a quente, gás de alcatrão de caldeira de biomassa, gás bruto de coqueria, gás de alto-forno, fumaça de asfalto, exaustão de vulcanização de borracha, gás de combustão de calcinação de carbono, exaustão de óleo de alta viscosidade, gás de combustão carregado de poeira de alta temperatura

Termos de conformidade e valor

Conformidade com gases de óleo, redução de emissões de VOCs, conformidade com partículas, aceitação de EIA, licença de descarga, inspeção ambiental, fábrica verde, produção mais limpa, saúde ocupacional, prevenção de reclamações, garantia de produção, redução de custos e melhoria de eficiência, proteção contra explosão

6. Configurações típicas de sistema para forjamento a quente e caldeiras de biomassa

6.1 Linha de produção para máquinas de forjamento a quente (4–10 unidades, alta névoa de óleo)

Coleta de ar → Supressor de chamas e dispositivo de resfriamento → Honeycomb EDP → Adsorção de carvão ativado → Ventilador de tiragem induzida → Chaminé de 15m

Efeito: Névoa de óleo na saída ≤5 mg/m³, VOCs totalmente compatíveis, oficina livre de fumo e zero reclamações públicas.

6.2 Sistema para caldeiras de biomassa de 10–20 t/h (alta umidade e alto teor de alcatrão)

Pré-desduplicador ciclone → Honeycomb EDP → Filtro de mangas PPS/PTFE → Sistema de dessulfurização SDS → Ventilador de tiragem induzida → Chaminé

Efeito: Previne eficazmente a incrustação do saco, poeira de saída ≤10 mg/m³, remoção completa de alcatrão e operação estável a longo prazo.
