Módulo eletrostático de purificação de ar

O Módulo de Purificação Eletrostática de Ar DeFa (também chamado de módulo ESP) é uma unidade compacta de precipitação eletrostática de alta tensão projetada para integração em sistemas de tratamento de ar, eletrodomésticos e equipamentos personalizados de purificação de ar. Ele remove poeira transportada pelo ar, PM2,5, bactérias e microorganismos anexados, carregando partículas em um campo elétrico e coletando-as em placas com carga oposta. O módulo é fornecido pela Shengyuan Technology (marca DeFa), fabricante com mais de 20 anos de experiência em fontes de alimentação de alta tensão e sistemas de plasma.

O módulo destina-se a ser um componente OEM ou uma solução de retrofit. Suas dimensões mecânicas, entrada elétrica e interface de fluxo de ar podem ser adaptadas aos requisitos específicos do projeto. As aplicações típicas incluem purificadores de ar residenciais, sistemas de ar fresco, unidades HVAC comerciais e dispositivos especializados de limpeza de ar industrial. Como a tecnologia principal não depende de filtros mecânicos densos, o módulo opera com baixa resistência ao fluxo de ar e baixo consumo de energia.

Principais parâmetros técnicos

Princípio de funcionamento

O módulo aplica um campo DC de alta tensão entre os eletrodos de descarga e as placas coletoras. As partículas transportadas pelo ar que entram no campo ficam eletricamente carregadas e são então atraídas para a superfície do coletor. Este mecanismo remove poeira fina, fumaça, pólen e microorganismos sem a alta queda de pressão associada à mídia HEPA densa. As placas coletoras podem ser lavadas e reutilizadas, o que reduz os custos com consumíveis ao longo da vida útil do produto.

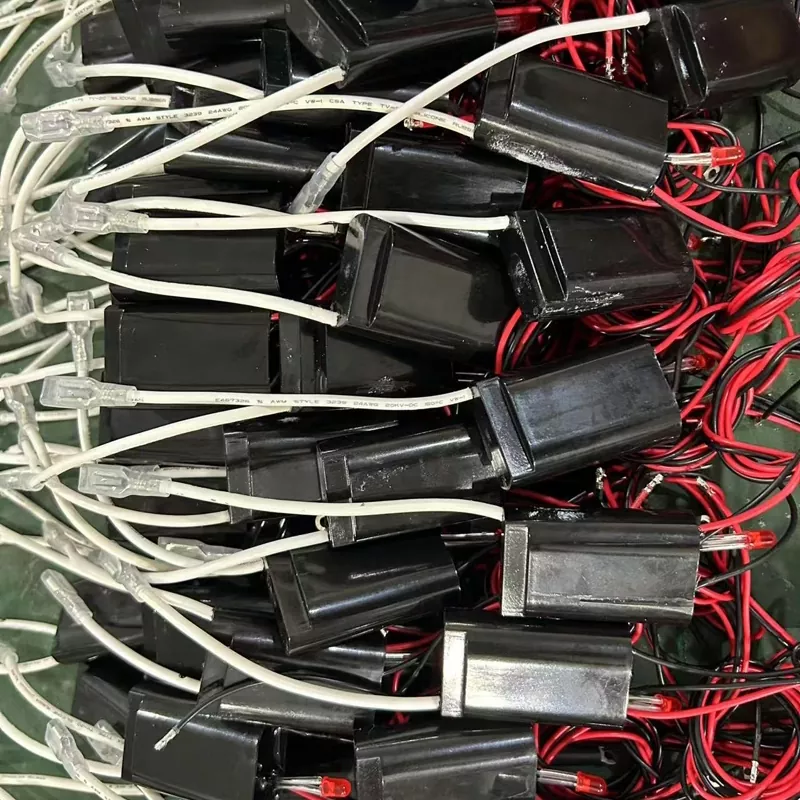

A fonte de alta tensão foi projetada para uma saída estável mesmo quando a tensão de entrada flutua. Isto é importante para aplicações residenciais onde a tensão da linha pode variar e para instalações móveis ou alimentadas por energia solar onde a fonte de energia nem sempre é constante. O nível de potência pode ser definido para equilibrar a eficiência da purificação com a produção de ozônio, mantendo o ozônio residual dentro dos limites comuns de ar interno.

Design de Módulo e Flexibilidade de Integração

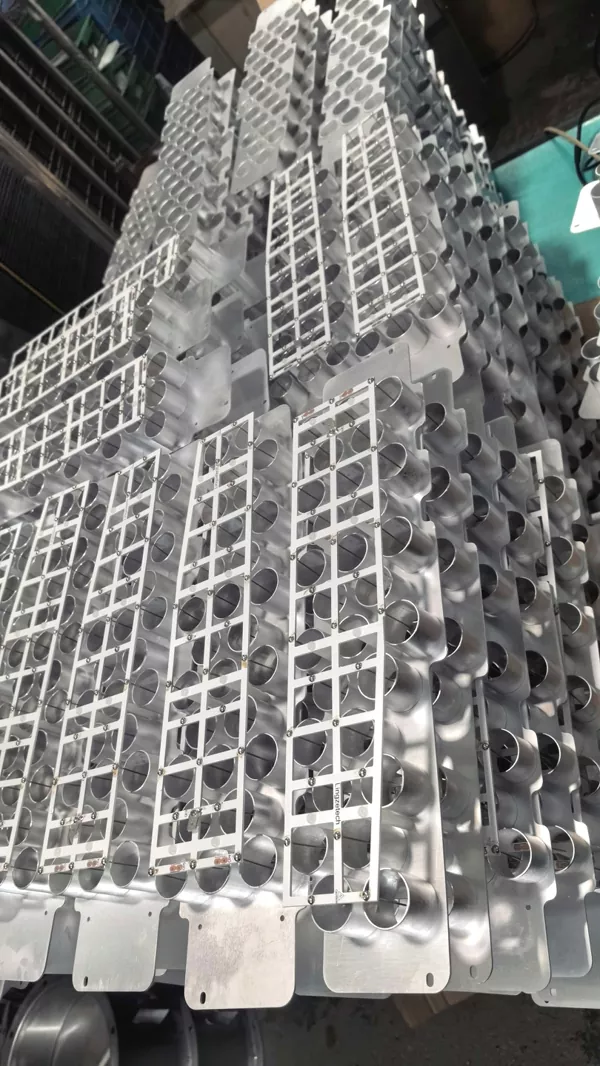

Construção compacta e personalizável

O módulo pode ser fabricado em formato retangular, quadrado ou circular para combinar com o equipamento host. Furos de montagem, conectores elétricos e direção do fluxo de ar são definidos durante a fase de projeto. Isso permite que o módulo ESP seja instalado dentro de purificadores de ar, exaustores, dutos HVAC, cassetes de teto ou dispositivos portáteis.

Ampla entrada de tensão

Duas versões principais de fontes de alimentação estão disponíveis. A versão DC de baixa tensão opera a partir de 12V ou 24V e é adequada para veículos, sistemas solares ou equipamentos alimentados por bateria. A versão AC aceita tensão de rede padrão e inclui um transformador isolado de alta tensão. Ambas as versões incluem proteção contra sobrecorrente e curto-circuito.

Sensor opcional e interface de controle

O módulo pode ser fornecido com um simples controle liga/desliga, ou com uma interface para sensores PM2.5, sinais de velocidade do ventilador ou controlador de sistema. Isso permite que o dispositivo host ajuste a intensidade da purificação com base na qualidade do ar em tempo real. Um sinal de manutenção também pode ser fornecido para indicar quando a lavagem do coletor é recomendada.

Escopo de aplicação típico

O módulo ESP não está limitado a um único setor ou tipo de instalação. Os usos comuns incluem:

• Purificadores de ar residenciais:Integração em unidades de torre ou de mesa para quartos, salas e quartos infantis.
• Sistemas de ar fresco:Instalado em dutos de alimentação ou retorno para ventilação de toda a casa.
• HVAC comercial:Adaptado em unidades ventilo-convectoras, cassetes de teto ou unidades de tratamento de ar em escritórios, hotéis e espaços comerciais.
• Transporte público:Adaptado para purificação de ar de cabine de ônibus e metrô com entrada de energia CC e design resistente a vibrações.
• Equipamentos industriais e especiais:Usado na extração de fumos de soldagem, exaustão de corte a laser ou tratamento eletrônico de ar em salas limpas.
• Projetos OEM/ODM personalizados:O tamanho do módulo, a tensão, o tipo de conector e o material do coletor podem ser especificados pelo cliente.

Para instalação doméstica, o módulo normalmente é incorporado em um aparelho acabado, em vez de instalado como uma unidade exposta independente. A DeFa pode fornecer o módulo simples para uso OEM ou um kit completo com caixa e ventilador para integração direta.

Instalação e Manutenção

Diretrizes de Integração

• Forneça um caminho de fluxo de ar através do módulo com distribuição adequada e uniforme em toda a face do coletor.
• Certifique-se de que a seção de alta tensão esteja fechada e inacessível durante a operação.
• Use a orientação de montagem especificada para permitir que a poeira se acumule nas placas coletoras sem cair em outros componentes.
• Conecte a fonte de alimentação de acordo com o diagrama de fiação e verifique o aterramento se for usada uma caixa metálica.

Limpeza do Coletor

As placas coletoras devem ser inspecionadas periodicamente dependendo da carga poluente. No uso interno típico, a limpeza a cada 1 a 3 meses é suficiente. O coletor pode ser removido e lavado com água morna e detergente neutro e depois seco completamente antes de ser reinstalado. Os fios ou agulhas ionizantes podem precisar de substituição após uso prolongado, dependendo das condições de operação.

Perguntas frequentes

O módulo pode ser usado em um purificador de ar doméstico?

Sim. O módulo pode ser integrado a um purificador de ar residencial ou sistema de ar fresco. Remove poeira, PM2,5 e bactérias com baixo consumo de energia e baixo ruído. Para uso doméstico, o módulo normalmente é integrado em um dispositivo completo com gabinete de segurança e ventilador.

Qual é a diferença entre filtragem ESP e HEPA?

Os módulos ESP usam um campo elétrico para capturar partículas em placas laváveis, enquanto os filtros HEPA usam fibras densas para reter partículas. Os sistemas ESP têm menor resistência ao fluxo de ar e menores custos de substituição porque o coletor é reutilizável. Os filtros HEPA podem atingir maior eficiência de passagem única para partículas muito finas, portanto, alguns designs combinam ambas as tecnologias para desempenho máximo.

O módulo gera ozônio?

Durante a operação normal, a descarga de alta tensão pode produzir uma pequena quantidade de ozônio. As fontes de alimentação DeFa são ajustadas para manter a produção de ozônio abaixo dos limites internos comumente aceitos. Se for necessário um controle mais rigoroso do ozônio, um catalisador redutor de ozônio ou uma configuração de potência mais baixa pode ser aplicado.

O módulo pode ser customizado para um produto específico?

Sim. Dimensões, classificação de fluxo de ar, tensão de alimentação, material do coletor e tipo de conector podem ser personalizados. DeFa fornece suporte técnico para integração, incluindo simulação de fluxo de ar e testes de compatibilidade elétrica.

O módulo é seguro para uso em espaços ocupados?

A seção de alta tensão é totalmente isolada e fechada. Quando integrado num aparelho acabado, todas as peças acessíveis são isoladas do circuito de alta tensão. A entrada de baixa tensão também inclui proteção contra sobrecorrente e curto-circuito.

Qual é a vida útil típica do módulo?

Com a limpeza regular do coletor, o módulo pode operar por 8 a 10 anos ou mais. A fonte de alimentação de alta tensão foi projetada para operação contínua e é testada quanto ao desempenho de isolamento antes do envio.

Experiência em engenharia do fabricante

A Shengyuan Technology (marca DeFa) é especializada em fontes de alimentação de alta tensão, geração de plasma e equipamentos de purificação ambiental. A empresa forneceu componentes e sistemas para clientes na América do Norte, Europa e Ásia. Para módulos eletrostáticos, a Shengyuan aplica a mesma tecnologia de controle de alta tensão usada no tratamento de exaustão industrial, com modificações para integração de produtos residenciais e comerciais. Os testes internos incluem operação contínua, resistência de isolamento e verificação de desempenho sob tensão de entrada variável.
