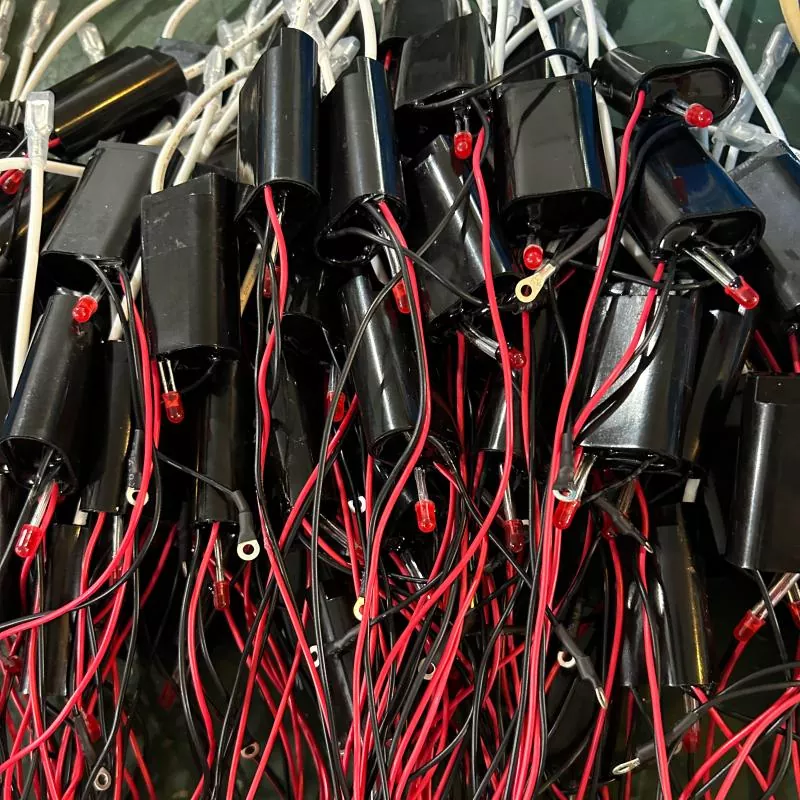

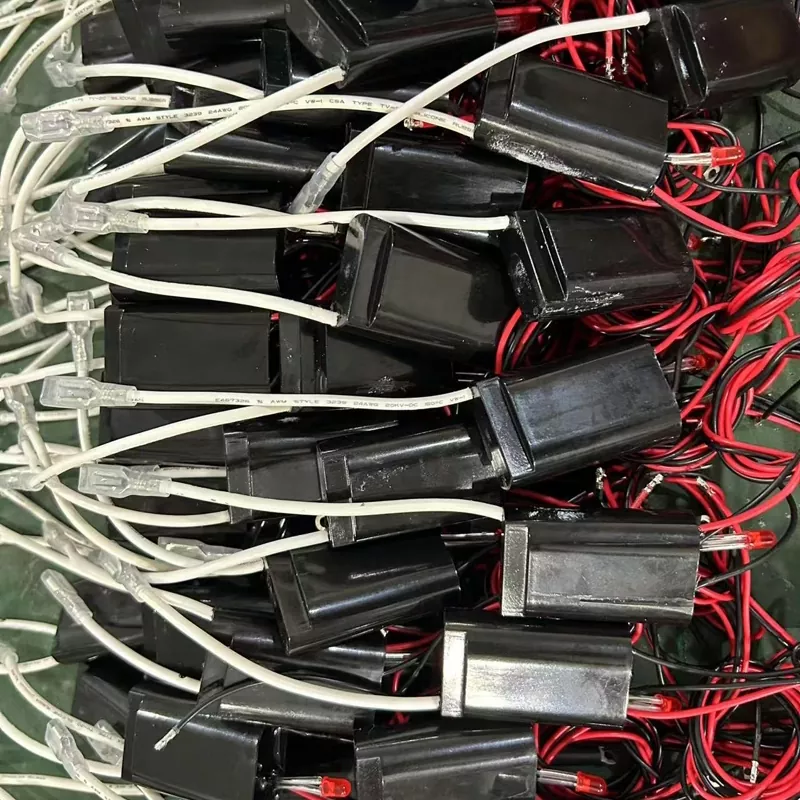

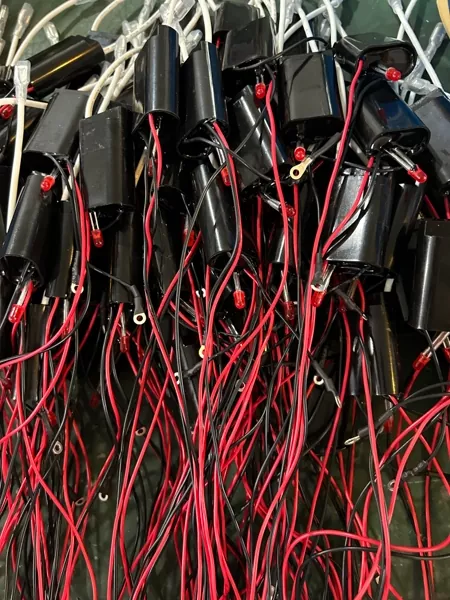

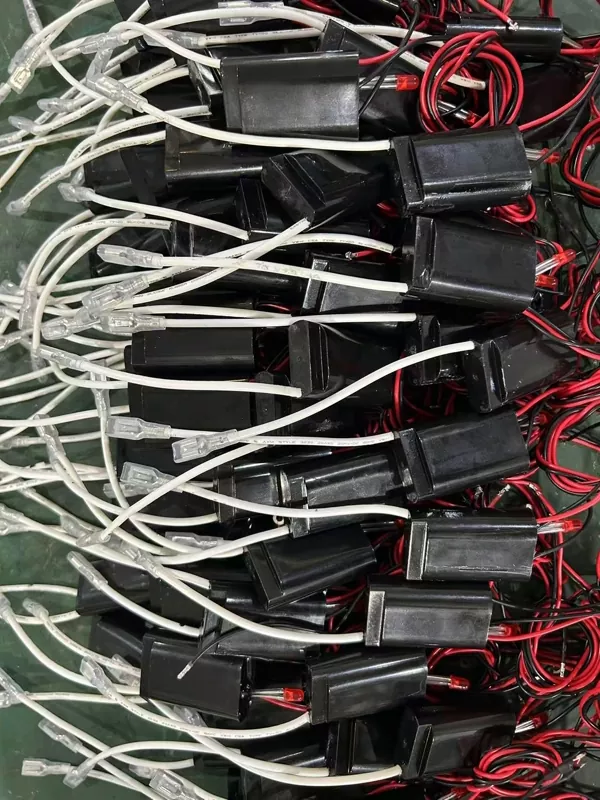

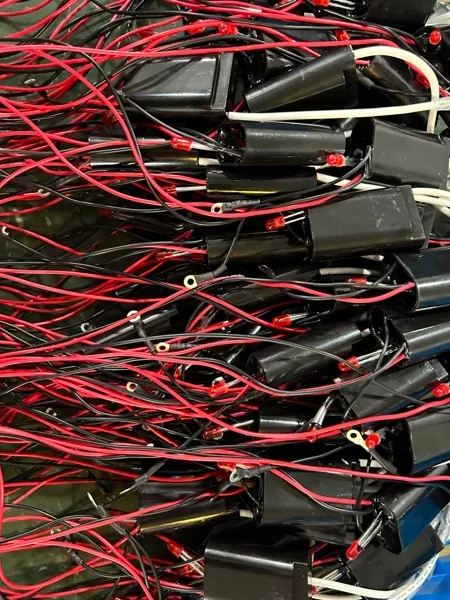

Módulo de alta tensão DC

O módulo de alta tensão DeFa DC é uma fonte de alimentação compacta projetada para gerar uma saída estável de alta tensão para precipitação eletrostática, geração de íons negativos e aplicações de plasma de baixa potência. O módulo também é conhecido como módulo ESP, módulo de íons negativos ou gerador de alta tensão, dependendo do uso alvo. É fornecido pela Shengyuan Technology sob a marca DeFa.

Com uma dimensão de 51 × 32 × 19 mm e um consumo de energia nominal de 3 W, o módulo destina-se à integração em purificadores de ar, desinfetantes portáteis, dispositivos médicos e de bem-estar e outros equipamentos onde é necessária uma pequena fonte de alta tensão. As opções de entrada cobrem 5 V CC e 12 V CC, enquanto a tensão de saída é definida na faixa de 5 kV a 9 kV de acordo com o modelo específico.

Parâmetros Elétricos e Mecânicos

Como o módulo funciona

O módulo converte uma baixa tensão de entrada CC em uma alta tensão de saída CC por meio de um transformador elevador e um circuito retificador. Um oscilador integrado aciona o lado primário do transformador e a saída é retificada para produzir uma alta tensão estável. O circuito foi projetado para limitar a corrente de saída a um nível seguro, o que é importante para aplicações onde a alta tensão é exposta ao ar ou usada perto do contato humano.

Para aplicações de íons negativos, o módulo é configurado para produzir uma polaridade de saída negativa. Para precipitação eletrostática, a mesma alta tensão é aplicada ao eletrodo de descarga e à placa coletora. Em aplicações de plasma, o módulo pode acionar uma pequena célula de descarga com barreira dielétrica.

Considerações sobre integração

Tamanho compacto

A área de 51 × 32 × 19 mm permite a instalação dentro de purificadores de ar portáteis, desinfetantes de mesa, purificadores de ar para automóveis e dispositivos portáteis. Furos de montagem ou almofadas adesivas dupla-face podem ser adicionados de acordo com o projeto do cliente.

Fiação de entrada e saída

As conexões de entrada estão disponíveis como conectores de pinos ou cabos soldados. A saída de alta tensão é fornecida através de um fio isolado de silicone para evitar arco e suportar flexão contínua. O comprimento do cabo de alta tensão pode ser especificado.

Segurança e Isolamento

O módulo é encapsulado em um invólucro retardador de chamas que protege o circuito interno contra poeira e umidade. A saída de alta tensão é isolada da entrada de baixa tensão. A corrente de saída é inerentemente limitada, reduzindo o risco de choque elétrico em operação normal. Contudo, o módulo deve sempre ser colocado dentro de um produto acabado com isolamento adequado ao redor do terminal de alta tensão.

EMC e ruído

A frequência de comutação é selecionada para minimizar ruído audível e interferência eletromagnética. Se necessário, um filtro RC externo ou cabo blindado pode ser recomendado para aplicações sensíveis.

Aplicações Típicas

• Purificadores de ar:Alimenta placas precipitadoras eletrostáticas ou geradores de íons negativos em unidades residenciais e portáteis.
• Dispositivos de íons negativos:Usado em ionizadores de mesa, ambientadores de automóveis e produtos de bem-estar pessoal.
• Módulos de plasma:Aciona pequenos geradores de plasma para remoção de odores e desinfecção de superfícies.
• Medicina e saúde:Adequado para câmaras de desinfecção de baixa potência, sistemas de sucção dentária e módulos de limpeza de ar de laboratório.
• Acessórios HVAC:Instalado dentro de unidades fan coil ou ionizadores montados em dutos para tratamento contínuo de ar.

Opções de personalização

• Tensão de saída:Fixo em 5 kV, 6 kV, 7 kV, 8 kV ou 9 kV conforme modelo. Valores personalizados podem ser avaliados.
• Tensão de entrada:Padrão DC 5 V ou DC 12 V. Outras tensões podem estar disponíveis para pedidos de volume.
• Polaridade:A saída negativa ou positiva pode ser selecionada. A saída negativa é comum para aplicações de purificação de ar.
• Comprimento do cabo e tipo de conector:O comprimento e a terminação do cabo de alta tensão podem ser personalizados.
• Carcaça e montagem:O módulo pode ser fornecido sem caixa para integração direta na PCB ou com flanges de montagem.

Confiabilidade e testes

Cada módulo é testado quanto à tensão de saída, corrente de entrada e integridade do isolamento antes do envio. Os testes de amostra incluem operação contínua em plena carga por 48 horas e ciclos térmicos entre -10°C e +60°C. Para aplicações médicas ou de alto volume, podem ser fornecidos relatórios de testes adicionais.

Perguntas frequentes

A tensão de saída pode ser ajustada durante a operação?

Não. A tensão de saída é fixada de fábrica de acordo com o modelo selecionado. Se for necessária uma saída variável, será necessário um módulo diferente ou um circuito de controle externo. Podemos discutir soluções personalizadas para projetos de grande volume.

Como posso saber qual tensão de saída escolher?

A tensão de saída necessária depende do espaçamento dos eletrodos e da aplicação alvo. Para geradores de íons negativos, 5 kV a 7 kV é comum. Para precipitadores eletrostáticos com folgas maiores entre placas, podem ser necessários 8 kV a 9 kV. Nossa equipe técnica pode auxiliar com base na configuração do seu eletrodo.

Este módulo produz ozônio?

O módulo em si não produz ozônio diretamente. O ozônio pode ser gerado quando a alta tensão é aplicada a um eletrodo pontiagudo no ar, especialmente em tensões mais altas. Se o controle do ozônio for uma preocupação, a tensão de saída pode ser mantida abaixo de 6 kV ou um design de eletrodo diferente pode ser usado.

O módulo é seguro para uso em eletrodomésticos?

O módulo foi projetado com corrente de saída limitada e isolamento encapsulado. Quando instalado dentro de um aparelho devidamente aterrado, atende aos requisitos de segurança de baixa tensão para uso doméstico. Contudo, a fiação de saída de alta tensão deve ser fechada e não acessível aos usuários.

Qual é a vida útil típica do módulo?

Sob condições normais de operação e dentro da faixa de temperatura especificada, o módulo tem uma vida útil esperada de mais de 20.000 horas. Os principais fatores de falha são entrada de sobretensão e operação contínua em temperatura máxima. O gerenciamento térmico adequado no dispositivo host melhora a longevidade.

Posso solicitar uma amostra para avaliação?

Sim. Pedidos de amostra estão disponíveis para prototipagem e testes. Forneça a tensão de entrada, tensão de saída, polaridade e comprimento do cabo desejados ao fazer o pedido.

Sobre a tecnologia Shengyuan

A Shengyuan Technology (marca DeFa) desenvolve fontes de alimentação de alta tensão e sistemas de geração de plasma há mais de 20 anos. A empresa fornece componentes e sistemas completos para fabricantes na América do Norte, Europa e Ásia. O módulo de alta tensão CC descrito aqui é baseado na mesma tecnologia básica usada em equipamentos de purificação industrial maiores, adaptado para aplicações compactas e voltadas para o consumidor.
