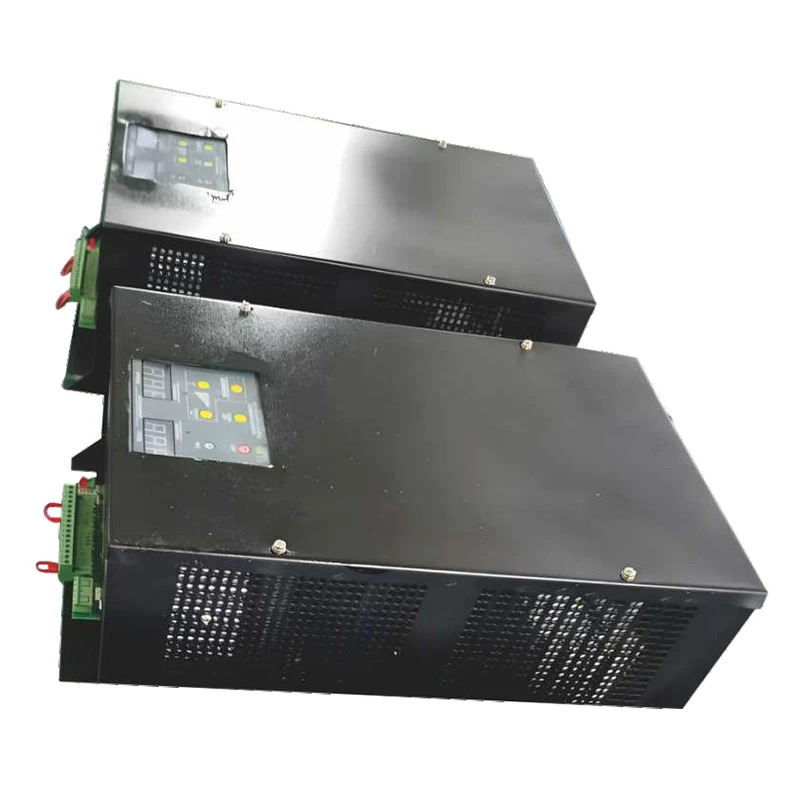

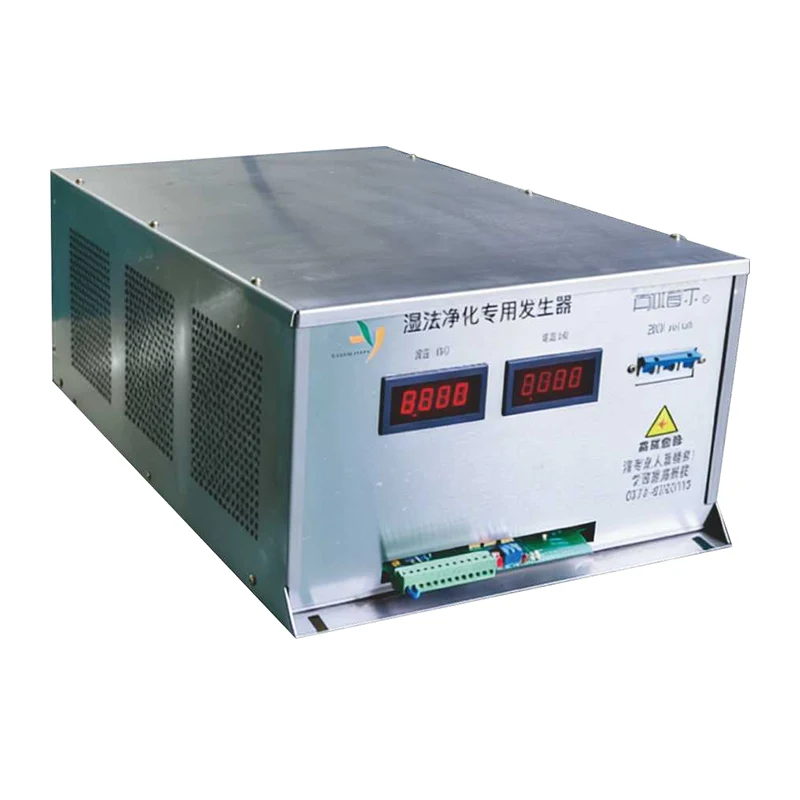

Fonte de alimentação de alta frequência e alta tensão

A DeFa Environmental Equipment fabrica fontes de alimentação de alta frequência e alta tensão para aplicações industriais eletrostáticas e de plasma. Essas fontes de alimentação de alta frequência e alta tensão convertem a entrada CA trifásica em saída CC regulada em tensões de 1 kV a 120 kV, com potências nominais de 1 kW a 200 kW em um único chassi e maior potência disponível por meio de configurações paralelas.

A principal diferença técnica dos transformadores convencionais de frequência de linha de 50/60 Hz é a frequência de comutação. Operamos entre 20 kHz e 50 kHz, utilizando uma topologia ressonante LLC com controle DSP. Isso nos permite usar transformadores com núcleo de ferrite muito menores em vez de grandes unidades com núcleo de ferro e alcançar eficiência de conversão acima de 95% na maior parte da faixa de carga. Em termos práticos, isso significa um consumo de energia 20% a 30% menor para a mesma potência de saída em comparação com projetos de transformadores mais antigos.

Descrição de funções e vantagens

Princípios Operacionais

A fonte de alimentação de alta frequência e alta tensão retifica a entrada CA em CC e, em seguida, comuta-a em alta frequência através de um estágio inversor. A CA de alta frequência é intensificada por um transformador de ferrite compacto, depois retificada e filtrada para produzir a saída CC final.

O DSP ajusta continuamente a frequência de comutação para manter a operação ideal sob diversas condições de carga e linha. Esta regulação em circuito fechado responde a mudanças em microssegundos. Os usuários podem selecionar entre três modos de controle: tensão constante, corrente constante ou potência constante. Para precipitadores eletrostáticos, a corrente constante é típica porque mantém a corona estável mesmo quando a carga de poeira flutua. Os reatores de plasma geralmente funcionam em tensão constante para manter as condições de descarga estáveis.

Desempenho de saída

A ondulação de saída está abaixo de 1% pico a pico em plena carga. Em um precipitador eletrostático, baixa ondulação significa corrente corona mais consistente e melhor eficiência de coleta sem faíscas excessivas. Para o tratamento de VOCs plasmáticos, resulta em descarga estável e taxas de oxidação mais previsíveis.

A precisão da regulação de tensão está dentro de ±0,5% do ponto de ajuste e a regulação de corrente está dentro de ±1%. O rápido tempo de resposta – normalmente inferior a 100 microssegundos – ajuda a suprimir faíscas em aplicações ESP, o que reduz o desgaste do eletrodo e estende os intervalos de manutenção.

Sistemas de Proteção

Construímos proteção abrangente tanto para a fonte de alimentação quanto para a carga conectada. As funções padrão incluem sobretensão, sobrecorrente, curto-circuito, perda de fase de entrada e desligamento por sobretemperatura.

A detecção de arco merece menção especial. Em precipitadores eletrostáticos, as faíscas são frequentes e normais até certo ponto. Mas arcos sustentados podem danificar os eletrodos de descarga. Nossa unidade detecta o pico de corrente de um arco e reduz imediatamente a potência de saída. Se o arco persistir além de um tempo definido – ajustável pelo usuário – a unidade desarma completamente. Isso evita corrosão e prolonga a vida útil do eletrodo.

Todos os eventos de proteção são registrados com carimbos de data/hora e armazenados em memória não volátil. Os operadores podem recuperar o histórico de falhas através da interface de comunicação.

Monitoramento e Controle

RS-485 com Modbus RTU é padrão. Ethernet com Modbus TCP está disponível como opção. Através destas interfaces, você pode conectar a unidade a um sistema DCS ou SCADA da planta.

De um local remoto, os operadores podem ler a tensão de saída, a corrente de saída, o status de falha, a temperatura interna e o consumo de energia. Você também pode ajustar os pontos de ajuste de tensão e corrente, alterar os modos de controle e redefinir falhas remotamente. Isto reduz a necessidade de visitas in loco, especialmente para instalações em espaços confinados ou áreas de alto risco.

Para controle analógico, fornecemos entradas de 4–20 mA para setpoint e saídas para sinais de status, como padrão.

Projeto Físico

O design de alta frequência reduz significativamente o tamanho e o peso. Uma unidade de 100 kW ocupa cerca de um décimo do volume de um transformador equivalente de 50/60 Hz. Isto torna os retrofits práticos ao substituir unidades antigas em salas elétricas lotadas. O peso é igualmente reduzido, portanto a instalação não requer equipamento de elevação pesado.

O resfriamento é por ar forçado para modelos de até 50 kW e por água para classificações de potência mais altas ou para instalações onde a temperatura ambiente excede 40°C. A classificação padrão do gabinete é IP20 para uso interno; IP54 está disponível para ambientes externos ou empoeirados.

Aplicações

Essas fontes de alimentação são implantadas em diversas aplicações ambientais industriais:

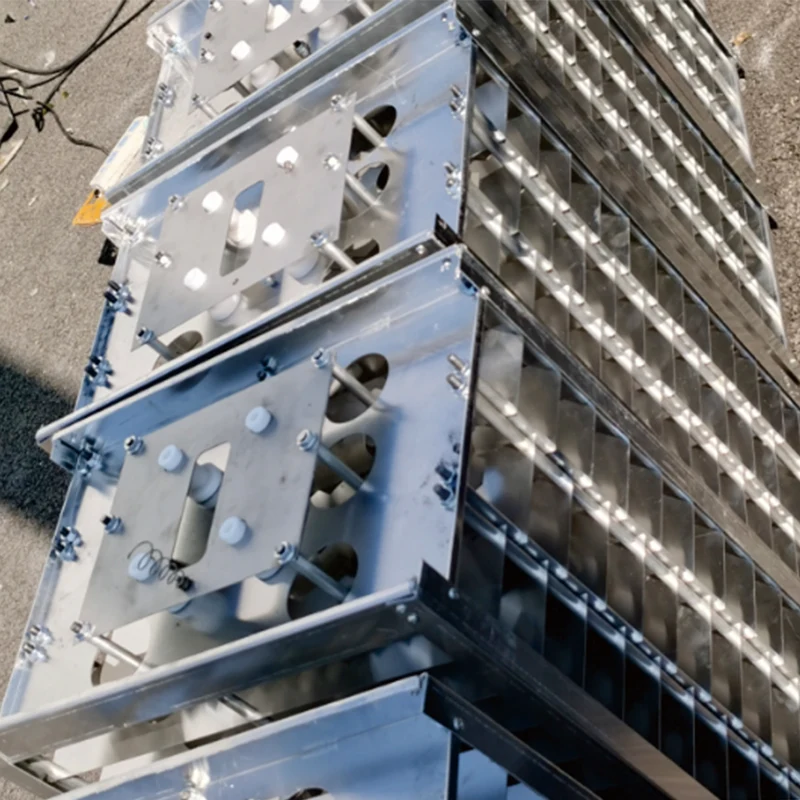

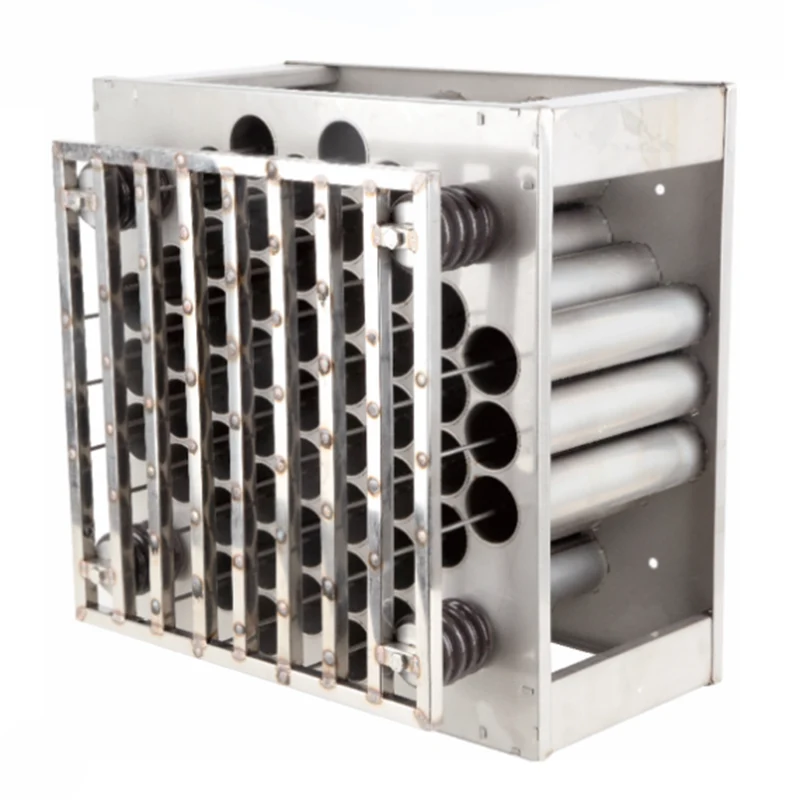

Precipitadores eletrostáticos para coleta de poeira de gases de combustão em usinas de energia, fornos de cimento, usinas de sinterização de aço e incineradores. A saída CC estável melhora a eficiência da coleta e reduz as emissões da pilha.

Sistemas de tratamento de VOCs de plasma para decomposição de compostos orgânicos voláteis em fluxos de exaustão de fábricas de produtos químicos, linhas de revestimento, instalações de impressão e fabricação de produtos farmacêuticos.

Tratamento industrial de vapores e névoas de óleo para operações de usinagem, processamento de alimentos e máquinas de stenter têxteis.

Sistemas de controle de odor para estações de tratamento de águas residuais, instalações de compostagem e operações de processamento, onde descargas de plasma ou corona são usadas para decompor H₂S, amônia e outros compostos odoríferos.

Unidades de purificação de ar para edifícios comerciais, salas limpas e instalações médicas.

Confiabilidade e testes

Fabricamos fontes de alimentação de alta tensão desde 2006. Nossa base instalada ultrapassa 2.000 unidades na China, Sudeste Asiático, Oriente Médio, América do Sul e Europa. Muitos deles operam em fábricas de cimento e aço, onde as temperaturas ambientes excedem regularmente os 45°C e as cargas de poeira são pesadas.

Os dados de campo dessas instalações nos dão um tempo médio entre falhas de pouco mais de 80.000 horas. Esse número é baseado em registros operacionais reais, não em cálculos teóricos.

Cada unidade passa por um teste de combustão de 48 horas com carga nominal total antes do envio. Também realizamos um teste de resistência de alta tensão com 1,5 vezes a saída nominal por um minuto. Cada função de proteção é verificada individualmente durante o teste final.

Componentes críticos – módulos IGBT, transformadores de alta tensão, capacitores e placas de controle – são fornecidos por fornecedores de primeira linha. Inspecionamos cada lote na chegada e mantemos registros de rastreabilidade para todas as peças principais.

Opções de personalização

Oferecemos configurações personalizadas para requisitos não padronizados de tensão, corrente ou mecânicos. Os exemplos incluem unidades para produtos químicos de plasma específicos, para lavadores marítimos com resistência à névoa salina e para instalações de alta altitude que exigem ajustes de redução de capacidade.

Nossa equipe de engenharia pode ajudar na correspondência de interfaces, adaptação da lógica de controle e filtragem de harmônicas. Também fornecemos suporte de comissionamento no local para projetos maiores, embora a maioria das unidades seja pré-configurada para funcionar imediatamente com sistemas ESP ou plasma padrão.

Documentação e Suporte

Cada unidade é enviada com um manual completo que cobre instalação, fiação, operação, solução de problemas e manutenção. Fornecemos suporte técnico por e-mail e telefone, com resposta em até 24 horas para consultas padrão. Para questões urgentes, podemos providenciar diagnósticos remotos através da interface de comunicação.

As peças sobressalentes são mantidas em estoque para os modelos atuais e mantemos a documentação das unidades enviadas nos últimos dez anos para dar suporte aos equipamentos legados.
